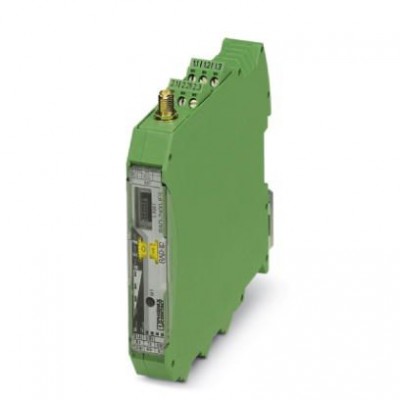

Функциональный модуль - RAD-2400-IFS - 2901541

Name: Функциональный модуль - RAD-2400-IFS - 2901541
Brand: Phoenix Contact
SKU: 2901541
Price: 46209 RUB
Availability: InStock

Описание

Radioline — радиотрансивер с рабочей частотой 2,4 ГГц, с интерфейсом RS-232/485, с возможностью расширения модулями ввода-вывода, разъемом подключения антенны RSMA (гнездовым), двухточечное подключение, сети с топологией типа "звезда" и "сетка", до 250 станций, радиус действия до 5 км (в условиях прямой видимости), применение во всем мире. Radioline - это новая система радиосвязи для протяженных систем. Одним поворотом регулятора Вы можете легко распределять вводы и выводы без необходимости программирования. Система Radioline осуществляет передачу как входных и выходных сигналов (I/O-Modus), так и последовательных данных (последовательный Modus), поэтому она может применяться в самых разных областях. Альтернативно можно привязывать сигналы ввода-вывода к контроллеру напрямую посредством протокола Modbus (режим PLC/Modbus-RTU).
Кроме того, она позволяет создавать различные сетевые структуры: от простых соединений типа точка-точка до высокопроизводительных сетей со смешанной топологией. Благодаря новейшей технологии радиосвязи Trusted Wireless система Radioline – это лучший выбор для использования в промышленности.

Характеристики

eCl@ss
eCl@ss 4.0	27230207
eCl@ss 4.1	27230207
eCl@ss 5.0	27230207
eCl@ss 5.1	27242208
eCl@ss 6.0	27242208
eCl@ss 7.0	27242208
eCl@ss 8.0	19179290
eCl@ss 9.0	19179290
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 3.0	EC001423
ETIM 4.0	EC000310
ETIM 5.0	EC000310
ETIM 6.0	EC000310
UNSPSC
UNSPSC 11	39121008
UNSPSC 12.01	43223108
UNSPSC 13.2	43222604
UNSPSC 6.01	30211506
UNSPSC 7.0901	43223108
Выходные данные
Выходной сигнал, напряжение	0 В ... 3 В
Интерфейс беспроводной связи
Антенный ввод	RSMA (гнездовой)
Излучаемая мощность, максимальная	≤ 20 дБм (За пределами Европы, настраивается с помощью ПО) ≤ 19 дБм (Европа, настройка при помощи ПО, в зависимости от скорости передачи данных) 18 дБм (Заводские настройки, регулируемые)
Излучаемая мощность, минимальная	0 дБм
Количество групп каналов	8
Количество каналов на 1 группу	55
Направление	двунаправл.
Описание интерфейса	Trusted Wireless
Расстояние между каналами	1,3 МГц
Частота	2400 МГц
Чувствительность на приеме	-106 дБм (16 kbps) -96 дБм (125 kbps) -93 дБм (250 kbps)
Интерфейс передачи данных
Нагрузочный резистор	390 Ω (подключается посредством DIP-переключателя) 150 Ω (подключается посредством DIP-переключателя) 390 Ω (подключается посредством DIP-переключателя)
Интерфейсы
Интерфейс 3	Конфигурационный интерфейс
Скорость передачи данных	16 кбит/с (pегулируется) 125 кбит/с (Заводские настройки, регулируемые) 250 кбит/с (pегулируется)
Контактная часть
Исполнение контакта	Переключащий контакт
Максимальное напряжение переключения	30 В AC/DC 60 В DC
Материал контакта	PdRu, позолоченные
Общие сведения
MTTF	778 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 358 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) 142 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки))
Индикатор состояния	Светодиод. индикатор, зеленый (напряжение питания, PWR) Зеленый светодиод (шинная коммуникация, DAT) Красный светодиод (ошибка периферии, ERR) 3 зеленых светодиода, 1 желтый (светодиодная гистограмма для отображения качества приема, RSSI) Светодиод зеленый (принимаемые данные, RX) Светодиод зеленый (отправляемые данные, TX)
Класс воспламеняемости согласно UL 94	V0
Разрешения на радиосвязь	Австралия Бахрейн Бельгия Болгария Дания Германия Эстония Франция Финляндия Греция Великобритания Италия Ирландия Исландия Канада Хорватия Лихтенштейн Люксембург Латвия Литва Мальта Марокко Мексика Нидерланды Норвегия (Устройство запрещается использовать в радиусе 20 км от центра Ню-Олесунн!) Австрия Польша Португалия Румыния Россия Швеция Швейцария Словакия Словения Сингапур Испания Южная Африка Южная Корея Таиланд Чехия Турция (Устройство может эксплуатироваться только с антеннами компании Phoenix Contact согласно предписаниям служебного бюллетеня «Short Range Radio Devices (SRD) Regulations» (Инструкции для устройств радиосвязи ближнего действия) № 26464 от 16.03.2007.) Венгрия США Украина Объединенные Арабские Эмираты Кипр (респ.)
Режим работы	Данные ввода-вывода (Заводские настройки, регулирование при помощи ручки с накаткой) Последовательные данные (Активация и конфигурирование при помощи ПО PSI-CONF) Режим PLC/Modbus RTU (Активация и конфигурирование при помощи ПО PSI-CONF)
Способ подключения	3-проводная схема
Указание по экспорту	* Дальность передачи может быть значительно больше или меньше указанной. Она зависит от окружающей среды, типа антенны, излучаемой мощности и используемого изделия.
Указания по монтажу	на стандартную рейку NS 35 по EN 60715
Окружающие условия
Допустимая влажность воздуха (хранение / транспортировка)	20 % ... 85 %
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 85 %
Степень защиты	IP20
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C -40 °F ... 185 °F
Ударопрочность	16г, 11 мс
Питание
Диапазон напряжения питания	19,2 В DC ... 30,5 В DC
Защита от перенапряжений при переходных процессах	Да
Потребляемый ток, макс.	≤ 65 мА (при 24 В пост. тока, при 25 °С, Stand-alone (автономн.))
Последовательный интерфейс
Дальность передачи	≤ 15 м
Интерфейс 1	RS-232
Интерфейс 2	RS-485
Размеры
Резьба винтов	M3
Релейные выходы
Максимальный коммутационный ток	500 мА (30 B AC/DC)
Релейный выход RF-Link
Электрический ресурс	5 x 10⁵коммутационных циклов при 0,5 A и 30 В DC
Системные ограничения
Допустимое количество модулей расширения	≤ 32 (на модуль радиосвязи)
Режим PLC/Modbus RTU	≤ 99 (Модули расширения ввода-вывода на каждую радиосеть, доступ к модулям расширения по протоколу Modbus RTU)
Режим данных ввода-вывода	≤ 99 (Модули расширения ввода-вывода на каждую радиосеть, интерфейсы последовательной передачи данных деактивированы)
Режим последовательных данных	0 (модули расширения ввода-вывода не могут быть использованы)
Системные ограничения устройств сопряжения с шиной
Количество поддерживаемых оконечных устройств	≤ 250 (Адресация при помощи ПО PSI-CONF) ≤ 99 (Адресация при помощи накатанного ролика)
Стандарты и предписания
ATEX	 II 3 G Ex nA nC IIC T4 Gc
IECEx	Ex nA nC IIC T4 Gc
Вибрация (при эксплуатации)	соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц
Диапазон частот	26 МГц ... 3 ГГц (Уровень контроля 3)
Испытание вредными газами	ISA-S71.04-1985 G3 Harsh группа A
Непрямой разряд	± 6 кВ
Обозначение стандарта	Директива по взрывобезопасности (ATEX)
Примечания	Критерий B
Разряд между контактами	± 6 кВ (Уровень контроля 3)
Сигнал	± 1 кВ (асимметричный)
Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C (>55 ℃ ухудшение характеристик) -40 °F ... 158 °F (изменение характеристик >131 °F)
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функции
Безопасность (надежность)	128-битное кодирование данных
Наименование	Функциональный модуль
Характеристики клемм
Длина снятия изоляции	7 мм
Момент затяжки	0,6 Нм
Сечение гибкого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	14
Сечение провода AWG мин.	24
Цифровые выходы
Количество выходов	1
Габариты и материалы
Материал корпуса	PA 6.6-FR
Монтажные характеристики
Тип подключения	Винтовые зажимы
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
