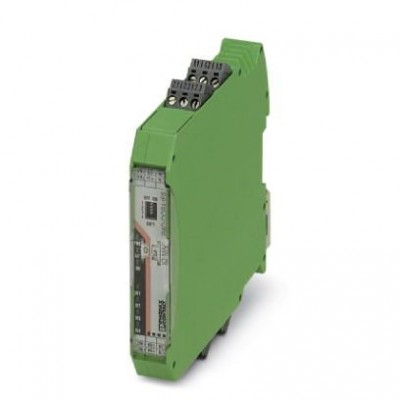

Модуль расширения ввода-вывода - RAD-DOR4-IFS - 2901536
Описание
Radioline — модуль расширения ввода-вывода, 4 цифровых релейных выхода (5 A, 250 В перем. тока / 24 В пост. тока)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27230207 |
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001423 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 43223108 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 43223108 |
| Аналоговые выходы | |
| Режим выходов (настраивается DIP-переключателем) | Удерживание / сброс |
| Входные данные | |
| Частота переключения максимальная | 2 Гц |
| Гальваническая развязка | |
| Цифровые I/O | 300 В (Расчетное напряжение на изоляции (соотв. между цифровыми выходами // питанием TBUS, усиленная изоляция согласно EN 61010)) |
| Контактная часть | |
| Исполнение контакта | Переключащий контакт |
| Максимальное напряжение переключения | 250 В AC/DC |
| Материал контакта | AgSnO2 |
| Минимальный коммутационный ток | ≥ 10 мА |
| Общие сведения | |
| MTTF | 1087 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 523 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) 204 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
| Долговечность механическая | 1x 107коммутационных циклов |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) Зеленый светодиод (шинная коммуникация, DAT) Красный светодиод (ошибка периферии, ERR) Желтый светодиод (цифровой выход, DO1) Желтый светодиод (цифровой выход, DO2) Желтый светодиод (цифровой выход, DO3) Желтый светодиод (цифровой выход, DO4) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 20 % ... 85 % |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 85 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C -40 °F ... 185 °F |
| Ударопрочность | 16г, 11 мс |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30,5 В DC (Шинные соединители на DIN-рейке) |
| Защита от перенапряжений при переходных процессах | Да |
| Потребляемый ток, макс. | ≤ 55 мА (@24 В пост. тока, @ 25°C) |
| Размеры | |
| Резьба винтов | M3 |
| Релейные выходы | |
| Максимальный коммутационный ток | 5 A (на канал) |
| Релейные выходы: цепь активации | |
| Коммутационная способность | 120 Вт (24 В DC) 120 Вт (30 В DC) 20 Вт (48 В DC) 18 Вт (60 В DC) 22 Вт (110 В DC) 40 Вт (220 В DC) 42 Вт (250 В DC) 1250 ВА |
| Релейный выход RF-Link | |
| Электрический ресурс | 1x 105коммутационных циклов (при 5 A, 250 В AC, омич.) 2x 105коммутационных циклов (при 2 A, 250 В AC, cosφ 0,4) 2x 105коммутационных циклов (при 1 A, 24 В DC, L/R = 48 мс) |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
| Излучение помех | EN 61000-6-4 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Обозначение стандарта | Директива по ЭМС 2014/30/EU |
| Помехоустойчивость | EN 61000-6-2 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (>55 ℃ ухудшение характеристик) -40 °F ... 158 °F (изменение характеристик >131 °F) |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Количество выходов | 4 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
