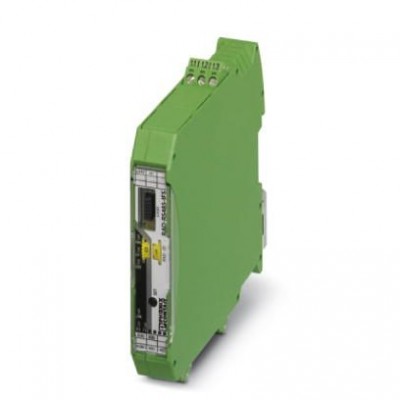

Коммуникационный модуль - RAD-RS485-IFS - 2702184
Описание
Многоточечный мультиплексор для шинной системы RS-485 Radioline, с возможностью расширения модулями ввода-вывода, возможность использования в качестве шинного интерфейса Modbus/RTU или в сочетании с системой радиосвязи Radioline, до 99 станций, радиус действия до 1,2 км с использованием медных проводов предприятияХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| UNSPSC | |
| UNSPSC 13.2 | 43222604 |
| Интерфейс передачи данных | |
| Нагрузочный резистор | 390 Ω (подключается посредством DIP-переключателя) 150 Ω (подключается посредством DIP-переключателя) 390 Ω (подключается посредством DIP-переключателя) |
| Интерфейсы | |
| Скорость передачи данных | 0,3 ...115,2 кбит/с (Заводские настройки: 19,2/8/E/1) |
| Контактная часть | |
| Исполнение контакта | Переключащий контакт |
| Максимальное напряжение переключения | 30 В AC/DC 60 В DC |
| Материал контакта | PdRu, позолоченные |
| Общие сведения | |
| MTTF | 1233 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 514 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) 212 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) Зеленый светодиод (шинная коммуникация, DAT) Красный светодиод (ошибка периферии, ERR) Светодиод зеленый (принимаемые данные, RX) Светодиод зеленый (отправляемые данные, TX) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Режим работы | Данные ввода-вывода (Заводские настройки, регулирование при помощи ручки с накаткой) Modbus RTU Ведомое устройство (Заводские настройки, регулирование при помощи ручки с накаткой) |
| Способ подключения | 2-проводная схема |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 20 % ... 85 % |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 85 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C -40 °F ... 185 °F |
| Ударопрочность | 16г, 11 мс |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30,5 В DC |
| Защита от перенапряжений при переходных процессах | Да |
| Потребляемый ток, макс. | ≤ 65 мА (при 24 В пост. тока, при 25 °С, Stand-alone (автономн.)) |
| Последовательный интерфейс | |
| Дальность передачи | ≤ 1200 м |
| Интерфейс 1 | RS-485 |
| Интерфейс 2 | Конфигурационный интерфейс |
| Размеры | |
| Резьба винтов | M3 |
| Релейные выходы | |
| Максимальный коммутационный ток | 500 мА (30 B AC/DC) |
| Релейный выход RF-Link | |
| Электрический ресурс | 5 x 105 коммутационных циклов при 0,5 A и 30 В DC |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (>55 ℃ ухудшение характеристик) -40 °F ... 158 °F (изменение характеристик >131 °F) |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Количество выходов | 1 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
