Модуль расширения ввода-вывода - RAD-DAIO6-IFS - 2901533
Описание

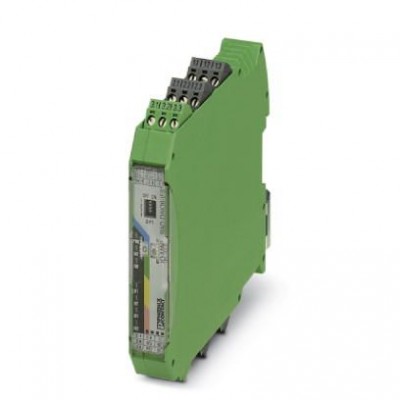

Radioline — модуль расширения ввода-вывода 2 цифровых входов и выходов (0 ... 250 В перем. тока/пост. тока) и 1 аналоговый вход (0/4 ... 20 мА) и выход (0/4 ... 20 мА, 0 ... 10 В)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27230207 |
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 27242602 |
| eCl@ss 9.0 | 27242602 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001423 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC001597 |
| ETIM 6.0 | EC001597 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 43223108 |
| UNSPSC 13.2 | 43223108 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 43223108 |
| Аналоговые входы | |
| Входное сопротивление, вход тока | < 70 Ω |
| Входной сигнал тока, максимальный | 22 мА |
| Аналоговые выходы | |
| Режим выходов (настраивается DIP-переключателем) | Удерживание / сброс |
| Входные данные | |
| Частота переключения максимальная | 2 Гц |
| Входы сигнала счетчика | |
| Входная частота | ≤ 2 Гц |
| Разрешение | 16 бит |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА |
| Нагрузка | ≥ 10 кΩ |
| Выходные данные | |
| Выходной сигнал напряжения, максимальный | около 10,83 В |
| Выходной сигнал тока, максимальный | около 21,67 мА |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| Гальваническая развязка | |
| Аналоговые I/O | 50 В (Расчетное напряжение изоляции (соотв. между аналоговыми входами / аналоговыми выходами / питание T-образной шины, усиленная изоляция согл. EN 61010)) |
| Цифровые I/O | 300 В (Расчетное напряжение на изоляции (соотв. между цифровыми входами // цифровыми выходами // питанием TBUS, усиленная изоляция согласно EN 61010)) |
| Цифровые/аналоговые I/O | 300 В (Расчетное напряжение на изоляции (соотв. между цифровыми входами и выходами // аналоговыми входами и выходами, усиленная изоляция согласно EN 61010)) |
| Контактная часть | |
| Исполнение контакта | Переключащий контакт |
| Максимальное напряжение переключения | 250 В AC 24 В DC |
| Материал контакта | AgSnO2 |
| Минимальный коммутационный ток | ≥ 10 мА |
| Общие сведения | |
| MTTF | 889 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 391 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) 151 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
| Долговечность механическая | 1x 107коммутационных циклов |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) Зеленый светодиод (шинная коммуникация, DAT) Красный светодиод (ошибка периферии, ERR) Желтый светодиод (цифровой вход, DI1) Желтый светодиод (цифровой вход, DI2) Желтый светодиод (цифровой выход, DO1) Желтый светодиод (цифровой выход, DO2) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Монтажное положение | на выбор |
| Температурный коэффициент, стандартн. | тип. 0,0025 %/K (при -40 °C ... +70 °C) |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 20 % ... 85 % |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 85 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C -40 °F ... 185 °F |
| Ударопрочность | 16г, 11 мс |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30,5 В DC (Шинные соединители на DIN-рейке) |
| Защита от перенапряжений при переходных процессах | Да |
| Защитная схема | Защита от короткого замыкания, защита от перегрузки |
| Потребляемый ток, макс. | ≤ 95 мА (@24 В пост. тока, @ 25°C) |
| Потенциалы Axioline | |
| Электропитание | ≥ 12 В DC (для пассивных датчиков (через клемму PWR1, +I1)) |
| Размеры | |
| Резьба винтов | M3 |
| Релейные выходы | |
| Максимальный коммутационный ток | 2 A (на канал) |
| Релейные выходы: цепь активации | |
| Коммутационная способность | 120 Вт (24 В DC) 120 Вт (30 В DC) 20 Вт (48 В DC) 18 Вт (60 В DC) 22 Вт (110 В DC) 40 Вт (220 В DC) 42 Вт (250 В DC) 1250 ВА |
| Релейный выход RF-Link | |
| Электрический ресурс | 2x 105коммутационных циклов (при 2 A, 250 В AC, cosφ 0,4) 2x 105коммутационных циклов (при 1 A, 24 В DC, L/R = 48 мс) |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Обозначение стандарта | Директива по ЭМС 2014/30/EU |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (>55 ℃ ухудшение характеристик) -40 °F ... 158 °F (изменение характеристик >131 °F) |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Точность | тип. 0,5 % (Выход напряжения) |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Входной сигнал тока | 0 мА ... 20 мА (настраивается с помощь DIP-переключателей) 4 мА ... 20 мА (настраивается с помощь DIP-переключателей) |
| Количество входов | 2 |
| Описание входа | Цифровой вход |
| Уровень переключения, сигнал "0" | 0 В AC/DC ... 4 В AC/DC (Вход низкого напряжения) 0 В AC/DC ... 20 В AC/DC (Вход высокого напряжения) |
| Уровень переключения, сигнал "1" | 10 В AC/DC ... 50 В AC/DC (Вход низкого напряжения) 50 В AC/DC ... 250 В AC/DC (Вход высокого напряжения) |
| Цифровые выходы | |
| Количество выходов | 2 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
