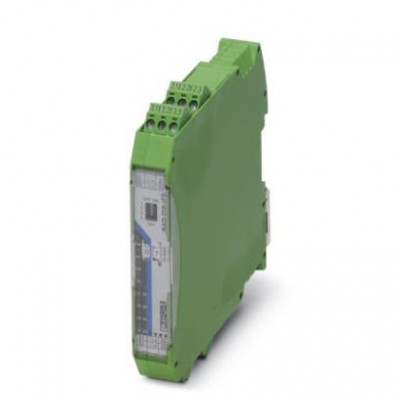

Модуль расширения ввода-вывода - RAD-DI8-IFS - 2901539
Описание
Radioline — модуль расширения ввода-вывода 8 цифровых входов (0 ... 30,5 В пост. тока) или 2 тактовых входа до 100 ГцХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27230207 |
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001423 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 43223108 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 43223108 |
| Входные данные | |
| Входной сигнал напряжения, максимальный | 30,5 В DC |
| Входы сигнала счетчика | |
| Входная частота | < 100 Гц (Счетчик импульсов Modus) |
| Длина импульса | ≥ 5 мс (Соотношение импульса и паузы 1:1) |
| Канал данных процесса | 32 бит (на канал) |
| Гальваническая развязка | |
| Цифровые I/O | 50 В (Расчетное напряжение изоляции (между группами каналов 1...4 и 5...8/питание TBUS, усиленная изоляция согласно EN 61010)) |
| Интерфейсы | |
| Количество каналов | 2 |
| Общие сведения | |
| MTTF | 1624 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 612 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) 233 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) Зеленый светодиод (шинная коммуникация, DAT) Красный светодиод (ошибка периферии, ERR) Зеленый светодиод (режим счетчика, CNT) Желтый светодиод (цифровой вход, DI1) Желтый светодиод (цифровой вход, DI2) Желтый светодиод (цифровой вход, DI3) Желтый светодиод (цифровой вход, DI4) Желтый светодиод (цифровой вход, DI5) Желтый светодиод (цифровой вход, DI6) Желтый светодиод (цифровой вход, DI7) Желтый светодиод (цифровой вход, DI8) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 20 % ... 85 % |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 85 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C -40 °F ... 185 °F |
| Ударопрочность | 16г, 11 мс |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30,5 В DC (Шинные соединители на DIN-рейке) |
| Защита от перенапряжений при переходных процессах | Да |
| Потребляемый ток, макс. | ≤ 18 мА (@24 В пост. тока, @ 25°C) |
| Размеры | |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
| Излучение помех | EN 61000-6-4 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Обозначение стандарта | Директива по ЭМС 2014/30/EU |
| Помехоустойчивость | EN 61000-6-2 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C -40 °F ... 158 °F |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Входной сигнал напряжения, минимальный | 0 В DC |
| Количество входов | 8 |
| Описание входа | Цифровой вход |
| Уровень переключения, сигнал "0" | 0 В DC ... 4 В DC |
| Уровень переключения, сигнал "1" | 10 В DC ... 30,5 В DC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
