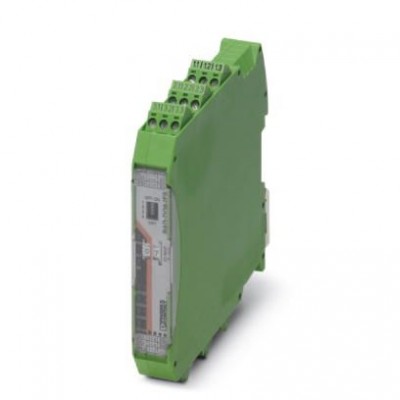

Модуль расширения ввода-вывода - RAD-DO8-IFS - 2902811
Описание
Radioline — модуль расширения ввода-вывода 8 цифровых транзисторных выходов (30,5 В пост. тока / 200 мА)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27230207 |
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001423 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 43223108 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 43223108 |
| Аналоговые выходы | |
| Режим выходов (настраивается DIP-переключателем) | Удерживание / сброс |
| Входные данные | |
| Частота переключения максимальная | 10 Гц |
| Гальваническая развязка | |
| Цифровые I/O | 50 В (Расчетное напряжение изоляции (между группами каналов 1...4 и 5...8/питание TBUS, усиленная изоляция согласно EN 61010)) |
| Контактная часть | |
| Исполнение контакта | Транзистор |
| Общие сведения | |
| MTTF | 1594 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 600 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) 230 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) Зеленый светодиод (шинная коммуникация, DAT) Красный светодиод (ошибка периферии, ERR) Желтый светодиод (цифровой выход, DO1) Желтый светодиод (цифровой выход, DO2) Желтый светодиод (цифровой выход, DO3) Желтый светодиод (цифровой выход, DO4) Желтый светодиод (цифровой выход, DO5) Желтый светодиод (цифровой выход, DO6) Желтый светодиод (цифровой выход, DO7) Желтый светодиод (цифровой выход, DO8) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 20 % ... 85 % |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 85 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C -40 °F ... 185 °F |
| Ударопрочность | 16г, 11 мс |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30,5 В DC (Шинные соединители на DIN-рейке) |
| Защита от перенапряжений при переходных процессах | Да |
| Потребляемый ток, макс. | ≤ 22 мА (@24 В пост. тока, @ 25°C) |
| Размеры | |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
| Излучение помех | EN 61000-6-4 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Обозначение стандарта | Директива по ЭМС 2014/30/EU |
| Помехоустойчивость | EN 61000-6-2 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C -40 °F ... 158 °F |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Выходное напряжение в отключенном состоянии | ≤ 2 В |
| Выходной ток в отключенном состоянии | ≤ 300 мкA |
| Количество выходов | 8 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
