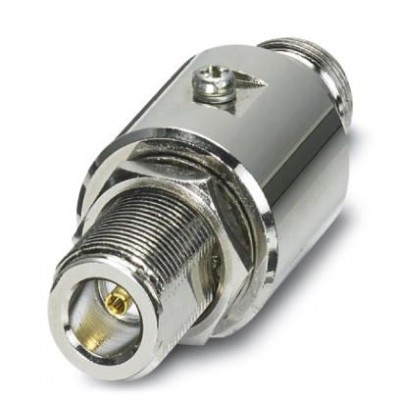

Барьер для установки антенны - BAR-ANT-N-N-EX - 2702198
Описание
Антенный барьер для прохода распределительного шкафа, тип взрывозащиты: Ex i, степень защиты: IP65, установка барьера: зона 2, установка антенны: зона 0, 1 или 2, диапазон частот: 0,3 ГГц ... 6 ГГц, подключение: 2 x N (гнездо), допуск ATEX и IECEx. ВЧ-выходы модулей беспроводной связи могут иметь искробезопасное исполнение за счет использования барьера для установки антенны. Барьер ограничивает энергию зажигания при неисправности. Барьер антенны сертифицирован согласно ATEX и IECEx и может устанавливаться в зоне 2 или безопасной зоне. Барьер антенны позволяет использовать выбранные стандартные недорогие антенны во взрывоопасных зонах 0, 1 и 2. Барьер антенны предназначен для частот в диапазоне от 0,7 ГГц до 6 ГГц. Для подключения можно использовать стандартные антенны, выбранные в рамках программы принадлежностей для Wireless.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27142001 |
| eCl@ss 6.0 | 27142001 |
| eCl@ss 8.0 | 19070102 |
| eCl@ss 9.0 | 19070417 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC001135 |
| ETIM 6.0 | EC000416 |
| Данные о материале | |
| Материал внутреннего проводника | CuZn |
| Материал поверхности внутреннего проводника | Золото |
| Материал пружинного контакта | CuSn |
| Материал | |
| Материал изолирующей части корпуса | PTFE |
| Общие сведения | |
| Импеданс | 50 Ω |
| Максимальная выходная мощность HF Pi | 2 Вт |
| Максимальная емкость | 5,64 нФ |
| Максимальный аварийный потенциал Um | 253 В AC/DC |
| Материал, уплотнение | Силикон |
| Соответствие нормам | Соответствие CE |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 2,1 кВ AC (50 Гц / 2 c) |
| Окружающие условия | |
| Степень защиты | IP65 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Ослабление | |
| 2,4 ГГц | < 0,2 дБ (2,4 ГГц) |
| 400 МГц | < 3,5 дБ (400 МГц) |
| 5 ГГц | < 0,5 дБ (5,2 GHz) |
| 868 МГц | < 1,2 дБ (868 МГц) |
| 900 МГц | < 0,9 дБ (900 МГц) |
| Стандарты и предписания | |
| ATEX | I (M1) [Ex ia Ma] I II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC II 3 (1) G Ex nA [ia Ga] IIC T6 Gc X |
| IECEx | [Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC Ex nA [ia Ga] IIC T6 Gc X |
| Диапазон частот | 0,3 ГГц ... 6 ГГц |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
| Тип изоляционного материала | |
| Материал поверхность корпуса | Никель |
| Материал, контактная поверхность | Золото |
| Габариты и материалы | |
| Материал корпуса | Латунь с никелевым покрытием |
| Монтажные характеристики | |
| Тип подключения | N (гнездовой) N (гнездовой) |
