Держатель модуля - TC-D37SUB-ADIO16-EX-P-UNI - 2924854

Name: Держатель модуля - TC-D37SUB-ADIO16-EX-P-UNI - 2924854
Brand: Phoenix Contact
SKU: 2924854
Price: 58586 RUB
Availability: InStock

Описание

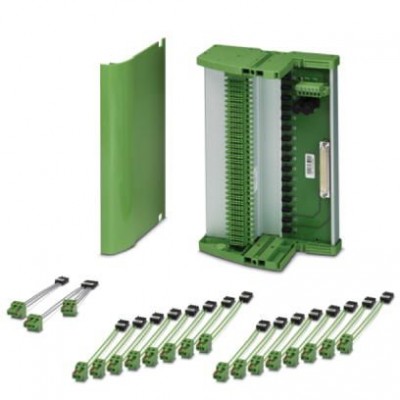

Универсальный конечный носитель для подключения разделительных усилителей 16 MACX Analog Ex i к цифровым или аналоговым входным/выходным платам, с помощью штекерного разъема D-SUB, 37-полюсный (соединение 1:1)

Характеристики

eCl@ss
eCl@ss 4.0	27250313
eCl@ss 4.1	27250313
eCl@ss 5.0	27250313
eCl@ss 5.1	27250313
eCl@ss 7.0	27141152
eCl@ss 8.0	27141152
eCl@ss 9.0	27141152
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002780
ETIM 5.0	EC002780
ETIM 6.0	EC002780
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121432
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Входные данные
Входное напряжение	24 В DC
Диапазон входных напряжений	19,2 В DC ... 30 В DC
Защита от неправильного подключения и импульсных перенапряжений	да
Входы сигнала счетчика
Входной ток	≤ 2 A
Контактная часть
Исполнение контакта	1 Размыкающий контакт (аварийный сигнал = разомкнут)
Максимальное напряжение переключения	50 В DC (0,3 A)
Общие сведения
Индикатор состояния	1 x красный СИД(сбой) 2 зеленых светодиода (PWR1 и PWR2)
Количество точек подключения	1
Макс. допустимый ток	1 A (сигнал/ канал)
Номинальное напряжение UN	< 30 В DC (на сигнал/канал)
Окружающие условия
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 % (без выпадения конденсата)
Рабочая высота	≤ 2000 м
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Ударопрочность	15г, согласно МЭК 60068-2-27
Параметры подключения на стороне входа
Наименование, подключение	Напряжение питания
Питание
Резервное питание	да, с диодной развязкой
Размеры
Высота	170 мм
Глубина	160 мм
Стандарты и предписания
ATEX	 II 3 G Ex nA IIC T4 Gc X
Вибрация (при эксплуатации)	2г, согласно МЭК 60068-2-6
Изоляция	Основная изоляция
Расчетное напряжение изоляции	50 В
Технические данные
Полюсов	6
Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C (Учитывайте спецификацию отдельных модулей)
Ширина	242 мм
Функции
Наименование	Модуль питания
Характеристики клемм
Длина снятия изоляции	7 мм
Сечение гибкого провода	0,14 мм² ... 2,5 мм²
Сечение жесткого провода	0,14 мм² ... 2,5 мм²
Сечение проводника AWG	24 ... 12
Указание	Подача питания через модуль питания и сигнализации 2904673 TC-MACX-MCR-PTB.
Цифровые выходы
Наименование, выход	Выходной переключающий контакт
Электрические данные
Предохранитель	2x 2,5 A на печатной плате, инертный (заменяемый)
Монтажные характеристики
Тип подключения	Винтовые зажимы
