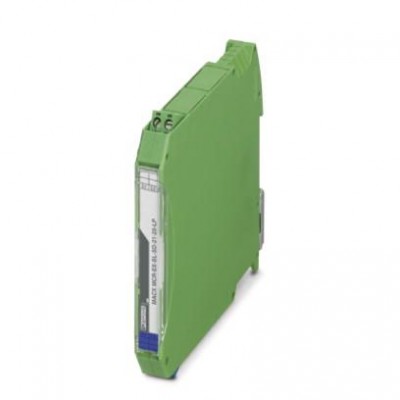

Модуль управления клапаном - MACX MCR-EX-SL-SD-21-25-LP - 2865492

Описание

Модуль управления клапаном Ex i. Для искробезопасного управления установленными во взрывоопасной зоне электромагнитными клапанами Ex i, аварийными модулями или СИД. Ограничение тока при 25 мА. Для газов до группы IIC, питание от контура, гальваническая развязка, SIL 3. Винтовой зажим.

Характеристики

eCl@ss
eCl@ss 4.0 27210120
eCl@ss 4.1 27210120
eCl@ss 5.0 27210120
eCl@ss 5.1 27210120
eCl@ss 6.0 27210120
eCl@ss 7.0 27210120
eCl@ss 8.0 27210120
eCl@ss 9.0 27210120
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0 EC002653
ETIM 5.0 EC002653
ETIM 6.0 EC002653
UNSPSC
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121008
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
Выходные данные
Время срабатывания 20 мс
Выходная характеристика: выходное сопротивление 641,1 Ω (Внутреннее сопротивление Ri)
Данные по безопасности
Входная мощность Pi возможность игнорирования
Группа IIC
макс. внешняя емкость Co 0,108 мкФ
макс. внешняя индуктивность Lo 22 мГн
Макс. внутренняя емкость Ci возможность игнорирования
Макс. выходная мощность Po 245 мВт
Макс. выходной ток Io 39 мА
Максимальное безопасное напряжение Um 253 В AC (125 В DC)
Данные по взрывозащищенности
Макс. внутренняя индуктивность Li возможность игнорирования
Интерфейсы
Количество каналов 1
Общие сведения
SIL 3
UL, США / Канада Класс I, разд. 2; IS для классов I, II, III, разд. 1
Гальваническая развязка 375 В (Амплитудное значение согласно EN 60079-11)
300 Вэфф(Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
2,5 кВ (50 Гц, 1 мин., проверочное напряжение)
Индикатор состояния Желтый светодиод (коммутационное состояние / режим, загорается при активировании выходной цепи)
Класс воспламеняемости согласно UL 94 V0
Соответствие нормам Соответствие требованиям ЕС, в дополнение к EN 61326
Температурный коэффициент, максимальный 0,01 %/K
Окружающие условия
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (без выпадения конденсата)
Макс. рабочая высота ≤ 2000 м
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Параметры техники безопасности
λSU 2,84 x 10-7(284 FIT)
Вероятность опасного отказа в рамках одного запроса (PFDAVG) 0 (1 год)
0 (5 лет)
0 (10 лет)
Диагностическое покрытие (DC) DCS=0 %, DCD=0 %
Доля опасных сбоев (SFF) 100 %
Требование конструкт. целостности МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3
Питание
Рассеиваемая мощность < 0,845 Вт
Размеры
Высота 99 мм
Глубина 114,5 мм
Резьба винтов M3
Системные ограничения устройств сопряжения с шиной
Тип устройства Тип A
Совместимые клапаны
Совместимый клапан Norgren Herion Coil 2080 / 2082
Norgren Herion Coil 2081 / 2083
Norgren Herion Coil 2084
Hörbiger Piezo P8 38x RF-Nx-SPN65 30 V type
Hörbiger Piezo P20 381RF-NG-CPN61 30 V type
Samson Coil 3701-11 (6 V)
Samson Coil 3701-12 (12 V)
Samson Coil 3701-13 (24 V)
Samson Coil 3963-11 (6 V)
Samson Coil 3963-12 (12 V)
Samson Coil 3963-13 (24 V)
Samson Coil 3964-11 (6 V)
Samson Coil 3964-12 (12 V)
Samson Coil 3964-13 (24 V)
Seitz Pilot valve PV 12F73 Ci oH
Seitz Pilot valve PV 12F73 Xi oH
Seitz Pilot valve PV 12F73 Xi oH-2
Стандарты и предписания
ATEX  II (1) G [Ex ia Ga] IIC/IIB/IIA
 II (1) D [Ex ia Da] IIIC
 II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X
IECEx [Ex ia Ga] IIC/IIB/IIA
[Ex ia Da] IIIC
Ex nA [ia IIC Ga] IIC T4 Gc
Излучение помех EN 61000-6-4
Излучение электромагнитных помех EN 61000-6-4
Электромагнитная совместимость Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации) -40 °C ... 60 °C (для установки в любом положении)
Ширина 12,5 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции 7 мм
Мин. момент затяжки 0,5 Нм
Момент затяжки, макс. 0,6 Нм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,2 мм²
Сечение провода AWG макс. 14
Сечение провода AWG мин. 24
Указание В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном.
Габариты и материалы
Материал корпуса PA 6.6-FR
Дополнительные особенности
Цвет зеленый
Эксплуатационные характеристики
Степень загрязнения 2
Электротехнические характеристики
Категория перенапряжения II

Рекомендуемые товары

10 033 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2865492
  • Наличие: Предзаказ
  • GTIN: 4046356160551
  • Примечание: Позаказное производство (возврат невозможен)
