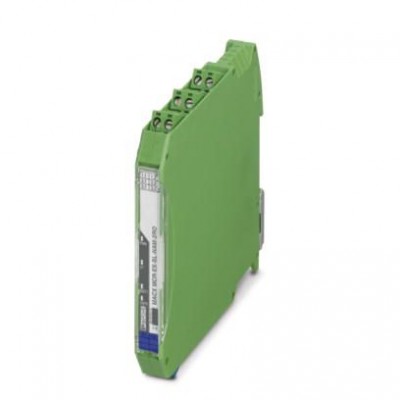

Разделительный усилитель - MACX MCR-EX-SL-NAM-2RO - 2865450

Описание

Коммутирующий разделительный усилитель Ex i NAMUR. Для бесконтактных датчиков и переключателей, эксплуатирующихся во взрывоопасных зонах. Сигналы передаются в безопасную зону через 2 выхода реле (замыкающие контакты). Функция обнаружения ошибок в линии (LFD), развязка 3 цепей, SIL 2.

Характеристики

eCl@ss
eCl@ss 4.0 27210121
eCl@ss 4.1 27210121
eCl@ss 5.0 27210121
eCl@ss 5.1 27210121
eCl@ss 6.0 27210121
eCl@ss 7.0 27210121
eCl@ss 8.0 27210121
eCl@ss 9.0 27210121
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0 EC001485
ETIM 3.0 EC001485
ETIM 4.0 EC001485
ETIM 5.0 EC001485
ETIM 6.0 EC001485
UNSPSC
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121008
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
Входные данные
Обнаружение нарушений в линии Разрыв 0,05 мА < IIN < 0,35 мА
Короткое замыкание 100 Ω < Rдатчика< 360 Ω
Порог переключения (без ослабления) > 2,1 мА (проводящий)
Порог переключения (с ослаблением) < 1,2 мА (запертый)
Применяемые входные источники Бесконтактные датчики NAMUR (EN 60947-5-6)
Сигнальный вход искробезопасный
Выходные данные
Выходной переключающий контакт Релейный выход
Коммутационная способность, макс. 500 ВА
Ток короткого замыкания ~ 8 мА
Данные по безопасности
Группа IIC
макс. внешняя емкость Co 3,6 мкФ
макс. внешняя индуктивность Lo 300 мГн
Макс. внутренняя емкость Ci 11 нФ
Макс. выходная мощность Po 25 мВт
Макс. выходной ток Io 10 мА
Максимальное безопасное напряжение Um 253 В AC (125 В DC)
Данные по взрывозащищенности
Макс. внутренняя индуктивность Li возможность игнорирования
Интерфейсы
Количество каналов 1
Контактная часть
Исполнение контакта 2 замыкающих контакта
Максимальное напряжение переключения 250 В AC (2 A)
120 В DC (0,2 А)
30 В DC (2 A)
Материал контакта AgSnO2, твердое золочение
Общие сведения
SIL 2
UL, США / Канада Класс I, разд. 2; IS для классов I, II, III, разд. 1
UL 61010 Listed
Гальваническая развязка 375 В (Амплитудное значение согласно EN 60079-11)
Долговечность механическая 107коммутационных циклов
Индикатор состояния зеленый светодиод (напряжение питания)
желтый светодиод (коммутационное состояние)
красный светодиод (сбои в линии)
Класс воспламеняемости согласно UL 94 V0
Потребляемая мощность < 950 мВт
Соответствие нормам Соответствие требованиям ЕС, в дополнение к EN 61326
Частота переключения ≤ 20 Гц (без нагрузки)
Окружающие условия
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (без выпадения конденсата)
Макс. рабочая высота ≤ 2000 м
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Параметры техники безопасности
λDD 7 x 10-9(7 FIT)
λDU 6,4 x 10-8(64 FIT)
λSD 6 x 10-9(6 FIT)
λSU 2,49 x 10-7(249 FIT)
Вероятность опасного отказа в рамках одного запроса (PFDAVG) 3,09 x 10-4(1 год)
6,17 x 10-4(2 года)
1,54 x 10-3(5 лет)
Диагностическое покрытие (DC) DCS=2,4 %, DCD=9 %
Доля опасных сбоев (SFF) 78 %
Требование конструкт. целостности МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 2
Питание
Диапазон напряжения питания 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Номинальное напряжение питания 24 В DC -20 % ... +25 %
Потребляемый ток, макс. 30 мА (24 В DC)
Рассеиваемая мощность < 950 мВт
Размеры
Высота 99 мм
Глубина 114,5 мм
Резьба винтов M3
Системные ограничения устройств сопряжения с шиной
Тип устройства Тип A
Стандарты и предписания
ATEX  II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
IECEx [Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex nA nC [ia Ga] IIC T4 Gc
Излучение помех EN 61000-6-4
Излучение электромагнитных помех EN 61000-6-4
Электромагнитная совместимость Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C (для установки в любом положении)
Ширина 12,5 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функции
Наименование Неинвертирующий режим
Характеристики клемм
Длина снятия изоляции 7 мм
Мин. момент затяжки 0,5 Нм
Момент затяжки, макс. 0,6 Нм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,2 мм²
Сечение провода AWG макс. 14
Сечение провода AWG мин. 24
Цепь управления
Гистерезис переключения < 0,2 мА
Напряжение без нагрузки ~ 8 В DC
Габариты и материалы
Материал корпуса PA 6.6-FR
Дополнительные особенности
Цвет зеленый
Эксплуатационные характеристики
Степень загрязнения 2
Электротехнические характеристики
Категория перенапряжения III

Рекомендуемые товары

45 945 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2865450
  • Наличие: Предзаказ
  • GTIN: 4046356160476
