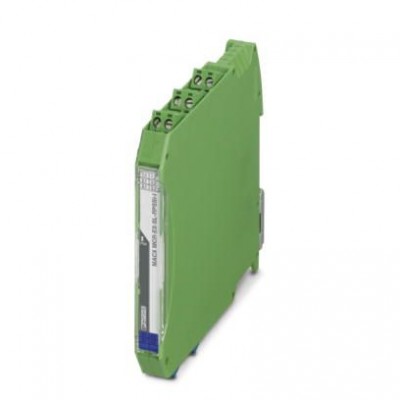

Усилитель с развязкой питания/развязкой по входу - MACX MCR-EX-SL-RPSSI-I - 2865340

Описание

Ex i разделительные усилители с развязкой питания и входов, HART. Передают активный сигнал 0/4-20 мА из взрывоопасной зоны на нагрузку (активную или пассивную) в безопасной зоне. Гальваническая развязка 3 цепей, SIL 2 по МЭК 61508, с винтовыми зажимами

Характеристики

eCl@ss
eCl@ss 4.0 27210120
eCl@ss 4.1 27210120
eCl@ss 5.0 27210120
eCl@ss 5.1 27210120
eCl@ss 6.0 27210120
eCl@ss 7.0 27210120
eCl@ss 8.0 27210120
eCl@ss 9.0 27210120
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0 EC002653
ETIM 5.0 EC002653
ETIM 6.0 EC002653
UNSPSC
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121008
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
Входные данные
Диапазон сигнала просадки / перегрузки 0 мА ... 24 мА (расширенный диапазон скорости передачи для диагностики)
Защита от неправильного подключения и импульсных перенапряжений да
Напряжение питания передатчика > 16 В (20 мА)
> 15,3 В (22,5 мА)
Сигнальный вход активный вход тока, искробезопасный
Выход сигнала измерительного преобразователя
Выходной сигнал, ток 4 мА ... 20 мА (активный)
4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В )
Выходные данные
Выходные характеристики при ошибке 0 мА (Разрыв кабеля на входе)
≥ 22,5 мА (Короткое замыкание между проводами на входе)
Коэффициент пульсаций на выходе < 20 мВeff
Нагрузка / выходная нагрузка, выход тока < 1000 Ω (20 мА)
< 825 Ω (24 мA)
Передаточная характеристика 1:1 для входного сигнала
Сигнальный выход Выход тока (активный и пассивный)
Данные по безопасности
Входное напряжение Ui ≤ 30 В
Входной ток Ii ≤ 150 мА
Группа IIC
макс. внешняя емкость Co 107 нФ
макс. внешняя индуктивность Lo 2 мГн
Макс. внутренняя емкость Ci возможность игнорирования
Макс. выходная мощность Po 587 мВт
Макс. выходной ток Io 93 мА
Максимальное безопасное напряжение Um 253 В AC (125 В DC)
Эксплуатация Режим питающего разделительного усилителя
Данные по взрывозащищенности
Макс. внутренняя индуктивность Li возможность игнорирования
Данные по ЭМС
типичное отклонение от конечного значения измерительного диапазона 1 %
Интерфейсы
Количество каналов 1
Обмен данными (байпас)
Функция HART есть
Общие сведения
SIL 2
UL, США / Канада UL 61010 Listed
Класс I, разд. 2; IS для классов I, II, III, разд. 1
Гальваническая развязка 300 Вэфф(Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
2,5 кВ (50 Гц, 1 мин., проверочное напряжение)
Индикатор состояния зеленый светодиод (напряжение питания)
Класс воспламеняемости согласно UL 94 V0
Ошибка передачи, макс. < 0,1 % (от предела)
Ошибка передачи, стандартная < 0,05 % (от предела)
Потребляемая мощность < 1,8 Вт (20 мА / 1000 )
Соответствие нормам Соответствие требованиям ЕС, в дополнение к EN 61326
Стандарты / нормативные документы EN 61000-4-3
Ступенчатая характеристика (10-90%) < 200 мкс (при скачке 4 мA ... 20 мA, нагрузка 600 Ω)
< 600 мкс (при скачке 0 мA ... 20 мA, нагрузка 600 Ω)
Температурный коэффициент, максимальный < 0,01 %/K
Температурный коэффициент, стандартн. < 0,004 %/K
Окружающие условия
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (без выпадения конденсата)
Макс. рабочая высота ≤ 2000 м
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Параметры техники безопасности
λDU 5 x 10-8(50 FIT)
λSU 4,867 x 10-7(486,7 FIT)
Вероятность опасного отказа в рамках одного запроса (PFDAVG) 2,40 x 10-4(1 год)
4,76 x 10-4(2 года)
7,13 x 10-4(3 года)
9,50 x 10-4(4 года)
11,9 x 10-4(5 года)
Вероятность опасного отказа в час (PFHD) 4,99 x 10-8
Диагностическое покрытие (DC) DCS=0 %, DCD=0 %
Доля опасных сбоев (SFF) 90,7 %
Требование конструкт. целостности МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 2
Питание
Диапазон напряжения питания 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Номинальное напряжение питания 24 В DC
Потребляемый ток, макс. < 76 мА (24 В DC / 20 мА / 1000 )
Рассеиваемая мощность < 1,1 Вт (24 В DC / 20 мА / 1000 )
Питание измерительного преобразователя
Диапазон номинального напряжения питания 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Последовательный интерфейс
Поддерживаемые протоколы HART
Размеры
Высота 112,5 мм
Глубина 114,5 мм
Резьба винтов M3
Системные ограничения устройств сопряжения с шиной
Тип устройства Тип A
Стандарты и предписания
ATEX  II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
 I (M1) [Ex ia Ma] I
IECEx [Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex nA [ia Ga] IIC T4 Gc
[Ex ia Ma] I
Электромагнитная совместимость Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C (для установки в любом положении)
Ширина 12,5 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функции
Наименование Режим питающего разделительного усилителя
Характеристики клемм
Длина снятия изоляции 7 мм
Мин. момент затяжки 0,5 Нм
Момент затяжки, макс. 0,6 Нм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,2 мм²
Сечение провода AWG макс. 14
Сечение провода AWG мин. 24
Цифровые входы
Входной сигнал тока 4 мА ... 20 мА
Электрические данные
Падение напряжения < 3,5 В (в режиме работы в качестве усилителя с развязкой по входу)
Габариты и материалы
Материал корпуса PA 6.6-FR
Дополнительные особенности
Цвет зеленый
Эксплуатационные характеристики
Степень загрязнения 2
Электротехнические характеристики
Категория перенапряжения II

Рекомендуемые товары

13 127 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2865340
  • Наличие: Предзаказ
  • GTIN: 4046356160353
