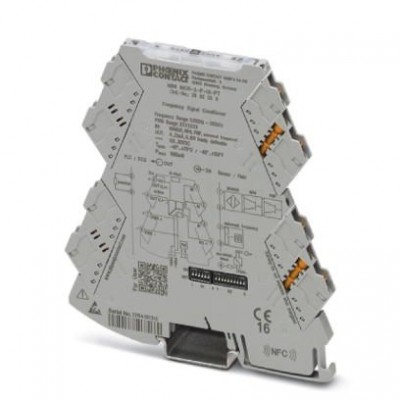

Измерительный преобразователь частоты - MINI MCR-2-F-UI-PT - 2902058

Name: Измерительный преобразователь частоты - MINI MCR-2-F-UI-PT - 2902058
Brand: Phoenix Contact
SKU: 2902058
Price: 18415 RUB
Availability: InStock

Описание

Универсальный конфигурируемый частотный преобразователь для преобразования частотных сигналов и сигналов с ШИМ в стандартные сигналы. В сочетании с MINI MCR-2-SPS-PT 1033201 возможны напряжения для питания датчиков выше 8,2 В DC. Зажимы push-in.

Характеристики

eCl@ss
eCl@ss 4.0	27210120
eCl@ss 4.1	27210120
eCl@ss 5.0	27210120
eCl@ss 5.1	27210120
eCl@ss 6.0	27210120
eCl@ss 7.0	27210120
eCl@ss 8.0	27210120
eCl@ss 9.0	27210128
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002653
ETIM 5.0	EC002653
ETIM 6.0	EC002653
UNSPSC
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	39121008
UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
Входные данные
Вход сигнала частоты	Вход сигнала частоты
Применяемые входные источники	Инициатор NAMUR Транзисторные выходы NPN/PNP Беспотенциальный контакт (cухой контакт) Генератор импульсов Инкрементальный энкодер (только число оборотов) датчики вращения HTL
Входные данные измерительной катушки
Диапазон измерения частоты	0,002 Гц ... 200 кГц
Выход сигнала измерительного преобразователя
Выходной сигнал, ток	0 мА ... 20 мА (настраивается DIP-переключателем) 4 мА ... 20 мА (настраивается DIP-переключателем) 0 мА ... 10 мА (настраивается DIP-переключателем) 2 мА ... 10 мА (настраивается DIP-переключателем) 0 мА ... 21 мА (настраивается с помощью ПО)
Выходные данные
Выходной сигнал, напряжение	0 В ... 10 В (настраивается DIP-переключателем) 2 В ... 10 В (настраивается DIP-переключателем) 0 В ... 5 В (настраивается DIP-переключателем) 1 В ... 5 В (настраивается DIP-переключателем) 0 В ... 10,5 В (настраивается с помощью ПО)
макс. выходное напряжение	около 12,3 В
макс. выходной ток	24,6 мА
Нагрузка / выходная нагрузка, выход напряжения	≥ 10 кΩ
Нагрузка / выходная нагрузка, выход тока	≤ 600 Ω (при 20 мА)
Пульсации	< 20 мB_(ДА)(при 600 Ом) < 20 мB_(ДА)(при 600 Ом)
Ступенчатая характеристика (0-99%)	< 35 мс (f > 500 Гц)
Данные по ЭМС
типичное отклонение от конечного значения измерительного диапазона	0,2 %
Интерфейсы
Количество каналов	1
Контактная часть
Исполнение контакта	1 замыкающий контакт
Максимальное напряжение переключения	30 В DC
Минимальное напряжение переключения	1 В
Минимальный коммутационный ток	100 мкA
Общие сведения
GL	На рассмотрении GL
UL, США / Канада	UL 508 Listed Class I, Div. 2, Groups A, B, C, D T5 Class I, Zone 2, Group IIC T5
Гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Индикатор состояния	Светодиодный индикатор, желтый (Выходной переключающий контакт)
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Монтажное положение	на выбор
Ошибка передачи, макс.	0,1 % (Частота) 1 % (Сигнал PWM)
Потребляемая мощность	≤ 1 Вт (при I_OUT= 20 мА, 9,6 В DC, 600 Ω нагрузка)
Соответствие нормам	Соответствие CE
Стандарты / нормативные документы	EN 61000-4-3
Температурный коэффициент, максимальный	0,01 %/K
Температурный коэффициент, стандартн.	0,01 %/K
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Питание
Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Номинальное напряжение питания	24 В DC
Размеры
Высота	110,5 мм
Глубина	120,5 мм
Релейные выходы
Максимальный коммутационный ток	100 мА (30 B)
Стандарты и предписания
ATEX	 II 3 G Ex nA IIC T4 Gc X
Излучение помех	EN 61000-6-4
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	10 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Сечение гибкого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,14 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.	0,14 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.	0,14 мм²
Цифровые выходы
Количество выходов	1
Электропитание
Потребляемый ток, типовой	32 мА (24 В DC) 63 мА (12 В DC)
Габариты и материалы
Материал корпуса	PBT
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
