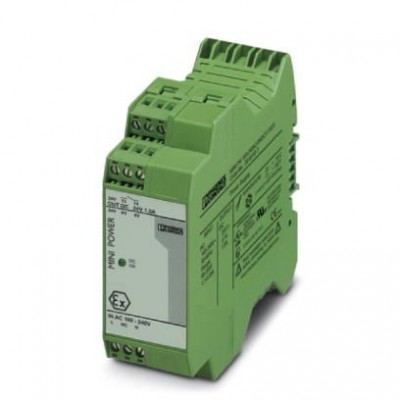

Источники питания - MINI-PS-100-240AC/24DC/1.5/EX - 2866653
Описание
Блок питания MINI POWER для установки на монтажную рейку, первичный такт, вход: 1-фазный, выход: 24 В DC / 1,5 A, для взрывоопасных зон. Источники питания MINI POWER для КИПиАДля контрольно-измерительных приборов и систем управления (MSR) модульный электронный корпус (ME) стал нормой. Здесь используется блок питания MINI POWER. Устройства универсальны благодаря поддержке специальных напряжений и наличию специальных исполнений.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040702 |
| eCl@ss 4.1 | 27040702 |
| eCl@ss 5.0 | 27049002 |
| eCl@ss 5.1 | 27049002 |
| eCl@ss 6.0 | 27049002 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 2.0 | EC001039 |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC000599 |
| ETIM 5.0 | EC002540 |
| ETIM 6.0 | EC002540 |
| UNSPSC | |
| UNSPSC 11 | 39121004 |
| UNSPSC 12.01 | 39121004 |
| UNSPSC 13.2 | 39121004 |
| UNSPSC 6.01 | 30211502 |
| UNSPSC 7.0901 | 39121004 |
| Входные данные | |
| Входной предохранитель | 3,15 A (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 6 A ... 16 A (AC: Характеристика B, C, D, K) |
| Диапазон входных напряжений | 85 В AC ... 264 В AC |
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC |
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Провалы напряжения в сети | > 35 мс (120 В AC) > 150 мс (230 В AC) |
| Выходные данные | |
| POWER BOOST (IBoost) | 2 A (-25 °C ... 40 °C) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Время включения, типовое | < 0,5 c |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Коммутационные пики, номинальная нагрузка | < 20 мB(ДА)(20 МГц) |
| Номинальный ток на выходе (IN) | 1,5 A (-25 °C ... 60 °C) |
| Рассеиваемая мощность, без нагрузки, макс. | 1,5 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 6,5 Вт |
| Устойчивость к обратной связи | 35 В DC |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 2789000 ч (40 °C) |
| Вес нетто | 0,25 кг |
| КПД | > 84 % (при 230 В AC и номинальных значениях) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) 3 кВ AC (Выборочное исп.) |
| Напряжения изоляции, вход/PE | 4 кВ AC (Типовое исп.) 3 кВ AC (Выборочное исп.) |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Окружающие условия | |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 100 % (допускается выпадение конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание устройства | |
| Номинальная потребляемая мощность | 88 ВА |
| Последовательный интерфейс | |
| Выходная мощность | 36 Вт |
| Потенциалы Axioline | |
| Потребляемый ток | 0,75 A (120 В AC) 0,45 A (230 В AC) |
| Размеры | |
| Высота | 99 мм |
| Глубина | 95 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ... 150 Гц, 2,3г, 90 мин. |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 UL/C-UL, одобренный UL 60950-1 |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасные малые напряжения | EN 60950-1 (БСНН) и EN 60204-1 (ЗСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 35 мм |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 12 |
| Сечение проводника AWG, мин. | 24 |
| Электрические данные | |
| Номинальное напряжение | 24 В DC ±1 % |
| Электропитание | |
| Импульс пускового тока | < 15 A (стандартный (типовой)) |
| Остаточная пульсация | < 40 мB(ДА)(при номинальном значении) |
| Монтажные характеристики | |
| Тип подключения | вставные винтовые клеммы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
