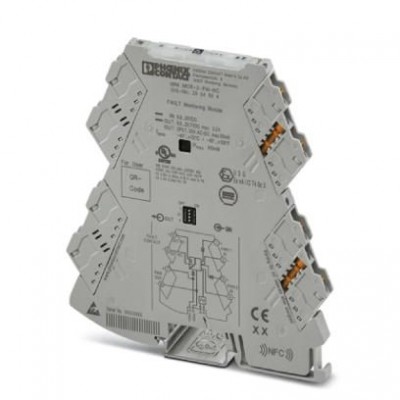

Модуль контроля - MINI MCR-2-FM-RC - 2904504
Описание
Модуль мониторинга ошибок со вставными зажимами применяется для анализа и оповещения об общем сбое системы мониторинга ошибок и для контроля напряжений питания. Сообщение о неисправности передается через размыкающий контакт. Винтовые зажимы, стандартная конфигурация. Модуль мониторинга ошибок со вставными зажимами используется для анализа и сообщения об общем сбое системы мониторинга ошибок до 115 установленных разделительных усилителей MINI Analog Pro при помощи соединителя для несущей рейки ME 6,2 TBUS-2 (арт. № 2869728). Вы также можете контролировать напряжение питания на клеммах питания MINI MCR-2-PTB(-PT) (арт. № 2902066, 2902067). Возможно также питание от электросети. Сообщение о неисправности передается через размыкающий контакт. Модуль мониторинга ошибок поддерживает связь NFC.Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27379201 |
| eCl@ss 5.1 | 27379201 |
| eCl@ss 6.0 | 27379201 |
| eCl@ss 7.0 | 27379201 |
| eCl@ss 8.0 | 27379201 |
| eCl@ss 9.0 | 27379201 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC002498 |
| ETIM 6.0 | EC002498 |
| UNSPSC | |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121604 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 6.01 | 26121604 |
| UNSPSC 7.0901 | 26121604 |
| Входные данные | |
| Входной сигнал напряжения | 9,9 В DC ... 30 В DC |
| Выходные данные | |
| Выходной сигнал, напряжение | 9,6 В DC ... 29,7 В DC |
| макс. выходной ток | 3,2 A |
| Контактная часть | |
| Максимальное напряжение переключения | 30 В DC |
| Общие сведения | |
| UL, США / Канада | UL 508 Listed Class I, Div. 2, Groups A, B, C, D T6 Class I, Zone 2, Group IIC T6 |
| Гальваническая развязка | Основная изоляция согласно EN 61010 |
| Индикатор состояния | Светодиодный индикатор, желтый (Выходной переключающий контакт) |
| Испытательное напряжение, вход / выход | 1,5 кВ AC (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Потребляемая мощность | < 410 мВт (при 24 В DC) |
| Сертификат для мореплавания | DNV GL 14445-15HH |
| Соответствие нормам | Соответствие CE |
| Температурный коэффициент, максимальный | < 0,01 %/K |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 1500 В AC (50 Гц, 1 мин) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Потребляемый ток, макс. | < 16 мА (при 24 В DC) |
| Размеры | |
| Высота | 110,5 мм |
| Глубина | 120,5 мм |
| Резьба винтов | M3 |
| Релейные выходы | |
| Максимальный коммутационный ток | 50 мА |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 12 |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс. | 2,5 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин. | 0,2 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс. | 1,5 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин. | 0,2 мм² |
| Цифровые входы | |
| Количество входов | 1 |
| Описание входа | Вход напряжения на резервное устройство контроля |
| Цифровые выходы | |
| Количество выходов | 1 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
