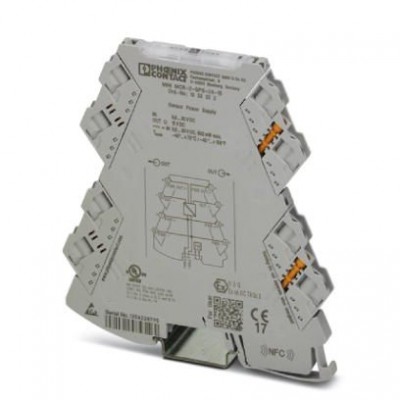

Источник стабилизированного напряжения - MINI MCR-2-SPS-24-15 - 1033202
Описание
Источник стабилизированного питания с вставными зажимами для получения высокоточного стабилизированного напряжения 15 В и питания датчиков, не имеющих собственных источников питания. Винтовые зажимы.Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002540 |
| Входные данные | |
| Входной сигнал напряжения | 9,6 В DC ... 30 В DC |
| Напряжение питания передатчика | 15 В |
| Выходные данные | |
| Выходное напряжение при обрыве линии | 15 В |
| Выходной ток | ≤ 30 мА |
| макс. выходное напряжение | 15 В DC |
| Пульсации | < 20 мB(ДА)(при 600 Ом) |
| Ток короткого замыкания | > 35 мА |
| Общие сведения | |
| GL | На рассмотрении GL |
| UL, США / Канада | UL 508 Listed Class I, Div. 2, Groups A, B, C, D T6 Class I, Zone 2, Group IIC T6 |
| Гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка передачи, макс. | ≤ 0,4 % (от предела) |
| Потребляемая мощность | < 900 мВт (9,6 В DC) |
| Соответствие нормам | Соответствие CE |
| Температурный коэффициент, максимальный | < 0,01 %/K |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Размеры | |
| Высота | 110,5 мм |
| Глубина | 120,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Расчетное напряжение изоляции | 300 В (эффективный) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 12 |
| Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс. | 2,5 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин. | 0,2 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс. | 1,5 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин. | 0,2 мм² |
| Электропитание | |
| Потребляемый ток, типовой | < 38,2 мА (24 V) < 79,8 мА (12 В) |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
