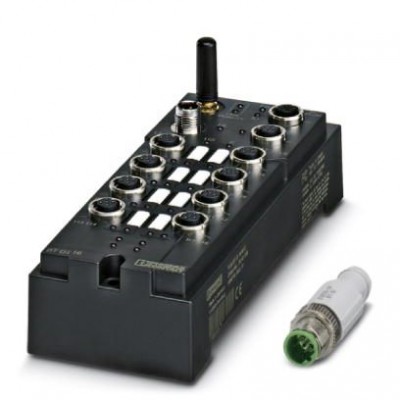

Функциональный модуль - FLM BT DI 16 M12 - 2693208

Name: Функциональный модуль - FLM BT DI 16 M12 - 2693208
Brand: Phoenix Contact
SKU: 2693208
Price: 42340 RUB
Availability: InStock

Описание

Устройство беспроводного ввода-вывода, 16 цифровых входов, M12, Bluetooth V1.2; полоса частот 2,4 ГГц; 1 интерфейс радиосвязи; WLAN-BlackChannelList; LEM; мощность передачи макс. 8 дБм. Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство.

Характеристики

eCl@ss
eCl@ss 4.0	27240490
eCl@ss 4.1	27240490
eCl@ss 5.0	27242208
eCl@ss 5.1	27242608
eCl@ss 6.0	27242604
eCl@ss 7.0	27242604
eCl@ss 8.0	27242604
eCl@ss 9.0	27242604
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC001604
ETIM 4.0	EC001604
ETIM 5.0	EC001604
ETIM 6.0	EC001599
UNSPSC
UNSPSC 11	20142601
UNSPSC 12.01	20142601
UNSPSC 13.2	32151602
UNSPSC 6.01	20142601
UNSPSC 7.0901	20142601
Антенна
Прибыль	0 dBi (Усиление антенны)
Входные данные
Входное напряжение	24 В DC
Наименование, вход	Цифровые входы
Номинальный входной ток	2,8 мА (при 24 В)
Интерфейс беспроводной связи
Вид подключения антенны	SMA (гнездовой)
Излучаемая мощность	8 дБм (С автоматическим регулированием)
Количество интерфейсов радиосвязи	1
Поддерживаемый профиль	HID
Подключаемый модуль радиосвязи	1 (FLM BT BS 3, FL BT MOD IO AP)
Стандарт радиосвязи	Bluetooth 1.2
Частотный диапазон	ISM 2,4 ГГц
Чувствительность приемника	-88 дБм
Общие сведения
MTBF	Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день) Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)
Вес нетто	300 г
Исполнение	Bluetooth, 2,4 ГГц, до 1 Мбит/с
Разрешения на радиосвязь	Канада Россия (Специальные устройства управления: За консультацией обращайтесь к менеджеру по продукции) Швейцария Сингапур Турция США
Тип монтажа	Настенный монтаж
Указания по монтажу	жесткий монтаж
Окружающие условия
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (эксплуатации)	795 гПа ... 1080 гПа (до 2000 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка)	95 %
Допустимая отн. влажность воздуха (при эксплуатации)	95 %
Степень защиты	IP65
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Питание
Диапазон напряжения питания	19,2 В DC ... 32 В DC
Рассеиваемая мощность	тип. (при 24 В напряжения питания)
Питание электронного модуля
Указания по рассеиваемой мощности	P_EL... Общая рассеиваемая мощность модуля, I_с... Ток питания датчика, n.. Предполагаемое количество входов (n= от 0 до 16)
Формула расчета рассеиваемой мощности	P_EL=0,75 Вт + I_с²* 0,68 Ω + n * 0,07 Вт, (n = 0-16)
Потенциалы Axioline
Наименование защиты	Защита от перегрузки, защита цепей питания датчика от короткого замыкания
Потребляемый ток	30 мА (при U_L)
Электропитание	24 В DC
Потенциалы Fieldline
Напряжение питания US	24 В DC (19,2 B DC ... 32 B DC)
Номинальный ток одного устройства	макс. 500 мА
Потребляемый ток при US	10 мА (Плюс ток датчика)
Размеры
Высота	178,5 мм
Глубина	68 мм
Расстояние между высверленными отверстиями	168 мм
Стандарты и предписания
Механические испытания	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Технические данные
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Ширина	70,5 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Торговое ограничение	Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство.
Функции
Безопасность (надежность)	128-битное кодирование данных Проверка на подлинность PIN Не поддающийся обнаружению
Наименование	Bluetooth
Цифровые входы
Временя задержки срабатывания при изменении сигнала с 0 на 1	20 мкс
Временя задержки срабатывания при изменении сигнала с 1 на 0	700 мкс
Диапазон входных напряжений, сигнал "0"	-30 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"	11 В DC ... 30 В DC
Количество входов	16 (pасположение в два ряда)
Цифровые выходы
Номинальный ток на один канал	тип. 60 мА
Монтажные характеристики
Тип подключения	SMA (штыревой)
