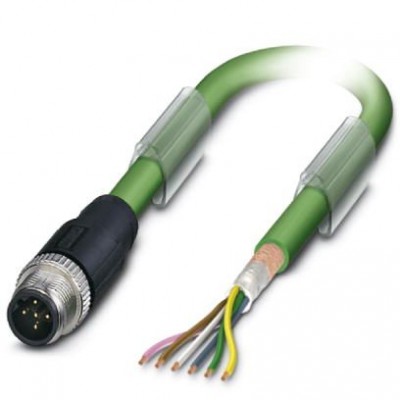

Системный кабель шины - SAC-5P-M12MSB/ 2,0-900 - 1507065
Описание
Системный кабель шины, INTERBUS (16 Мбит/с), 5-полюсн., PUR без галогенов, зеленый RAL 6017, экранирован., Штекеры прямое M12, B-кодирование, к свободный конец, длина кабеля: 2 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000830 |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, сигнальная линия | 24 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | зеленый RAL 6017 |
| Волновое сопротивление | 120 Ω ±20 % (при 64 кГц) 100 Ω ±15 % (при 1 МГц) |
| Испытательное напряжение, фаза / фаза | 1500 Вэфф |
| Испытательное напряжение, фаза / экран | 1000 Вэфф |
| Количество циклов изгибания | 5000000 |
| Конструкция кабеля, сигнальная линия | 32x 0,10 мм |
| Масса кабеля | 70 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PE |
| Минимальный радиус изгиба, гибкая прокладка | 15 x D |
| Минимальный радиус изгиба, жесткая прокладка | 7,5 x D |
| Наружный диаметр кабеля D | 8 мм |
| Номинальное напряжение, проводник | 250 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
| Общая скрутка | 3 пары для сердечника |
| Переходное затухание (NEXT) | ≥ 61 дБ (при 772 кГц) ≥ 59 дБ (при 1 МГц) ≥ 55 дБ (при 2 МГц) ≥ 50 дБ (при 4 МГц) ≥ 46 дБ (при 8 МГц) ≥ 44 дБ (при 10 МГц) ≥ 41 дБ (при 16 МГц) ≥ 40 дБ (при 20 МГц) |
| Проводники - емкость | ≤ 60 нФ/км (при 800 Гц) |
| Путь перемещения | 10 м |
| Радиус изгиба | 120 мм |
| Скорость передачи сигнала | 0,66 c |
| Скорость поперечного перемещения | 1,6 м/c |
| Скрутка пары | 2 проводника для пары |
| Сопротивление устройства сопряжения | < 250,00 мΩ/м (при 30 МГц) |
| Сопротивление шлейфа | ≤ 159,80 Ом/км |
| Тип кабеля (краткое обозначение) | 900 |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Механические характеристики | |
| Конструкция кабеля | 3 x 2 x 0,22 мм² |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | B - инверс. |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 3x 2x 0,22 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | INTERBUS, 16 Мбит/с |
| Ускорение | 3,2 м/c² |
| Экранировка | Оплетка из медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Ослабление | ≤ 15 дБ/км (при 256 кГц) ≤ 24 дБ/км (при 772 кГц) ≤ 27 дБ/км (при 1 МГц) ≤ 52 дБ/км (при 4 МГц) ≤ 84 дБ/км (при 10 МГц) ≤ 112 дБ/км (при 16 МГц) ≤ 119 дБ/км (при 20 МГц) |
| Цвета жил | желто-зеленый, бело-коричневый, серо-розовый |
| Рабочие условия | |
| Негорючесть | согласно VDE 0472 части 4, способ испытания B согласно МЭК 60332-1 |
| Разводка подсоединений | |
| Полюс = цвет жилы (сигнал) = полюс (опция) | 1 (Штекер) | YE (DO) 2 (Штекер) | GN (DO) 3 (Штекер) | GY (DI) 4 (Штекер) | PK (DI) 5 (Штекер) | BN (GND (земля)) |
| Размеры | |
| Длина кабеля | 2 м |
| Длина снятия изоляции с конца кабеля без разъема | 50 мм |
| Тип кабеля | INTERBUS |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
