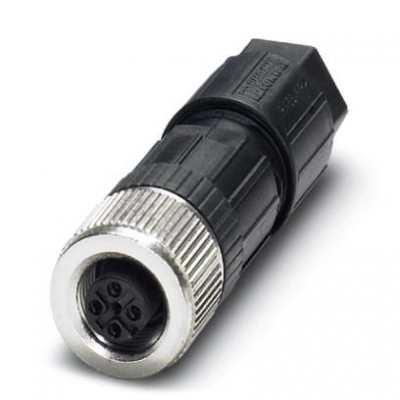

Разъем - SACC-M12FS-5SC M - 1508200
Описание
Разъем, 5-полюсн., Гнездо прямое M12, А-кодирование, Пружинные зажимы, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 4 мм ... 8 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27279221 |
| eCl@ss 7.0 | 27440104 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001121 |
| ETIM 3.0 | EC002062 |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | PA 6.6 |
| Данные подключения | |
| Длина зачищенной части оболочки | 28 мм |
| Кабель | |
| Наружный диаметр проводника | 4 мм ... 8 мм |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | Неопрен |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 10 мм |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 60 В |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 0,14 мм² ... 0,5 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
| Окружающие условия | |
| Степень защиты | IP65 |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) 0,4 Нм (Штекерная насадка с соединительной гильзой) 1,5 Нм (Контргайка с соединительной втулкой) |
| Сечение проводника AWG | 26 ... 20 |
| Монтажные характеристики | |
| Тип подключения | Пружинные зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
