Кабель для датчика / исполнительного элемента - SAC-5P-MSB/0,13-PUR/FSB SCO SH - 1518478
Описание

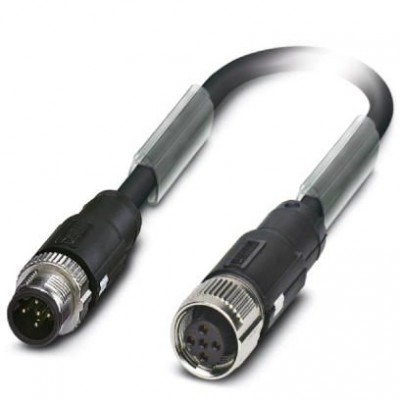

Кабель для датчика / исполнительного элемента, 5-полюсн., PUR без галогенов, темно-серый RAL 7021, экранирован., Штекеры прямое M12 SPEEDCON, B-кодирование, к Гнездо прямое M12 SPEEDCON, B-кодирование, длина кабеля: 0,13 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000830 |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, сигнальная линия | 22 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| защитный экран оптоволоконного кабеля | 85 % |
| Испытательное напряжение, проводник | 3000 В |
| Количество циклов изгибания | 4000000 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Масса кабеля | 48 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, при жесткой прокладке | 59 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 59 мм |
| Наполнитель | PE |
| Номинальное напряжение, проводник | 300 В |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Путь перемещения | 10 м |
| Радиус изгиба | 59 мм |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | макс. 58 Ом/км |
| Толщина стенки, изоляция | около 0,21 мм (Изоляция жилы) около 0,8 мм (Внешняя оболочка) |
| Условное обозначение кабеля | Li9Y-V1-C-V1-11Y |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,27 мм ±0,02 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | B - инверс. |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 0,34 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Ускорение | 10 м/c² |
| Экранировка | Оплетка из медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Цвета жил | черный, коричневый, синий, белый, серый |
| Размеры | |
| Длина кабеля | 0,13 м |
| Наружный диаметр кабеля | 5,90 мм |
| Тип кабеля | PUR без галогена черного цвета |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
