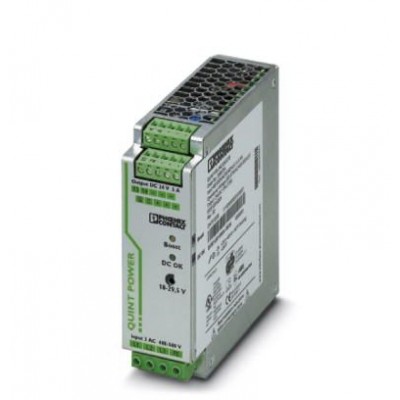

Источники питания - QUINT-PS/3AC/24DC/ 5 - 2866734

Описание

Блок питания QUINT POWER для установки на несущую рейку с технологией SFB (Selective Fuse Breaking), первичный такт, вход: 3-фазный, выход: 24 В DC / 5 A. Источники питания QUINT POWER с большим набором функций
Для выборочной и экономичной защиты установок QUINT POWER быстро инициирует магнитное срабатывание линейного защитного автомата, используя 6-кратный номинальный ток. Предупредительный контроль распознает критические рабочие состояния, позволяя предпринимать меры до появления неисправности и обеспечивая высокую степень готовности оборудования.
Надежный запуск высоких нагрузок производится благодаря статическому резервированию мощности POWER BOOST. Возможность настройки напряжения позволяет работать в диапазоне от 5 В DC до 56 В DC.

Характеристики

eCl@ss
eCl@ss 4.0 27040702
eCl@ss 4.1 27040702
eCl@ss 5.0 27049002
eCl@ss 5.1 27049002
eCl@ss 6.0 27049002
eCl@ss 7.0 27049002
eCl@ss 8.0 27049002
eCl@ss 9.0 27040701
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 25 лет;
ETIM
ETIM 2.0 EC001039
ETIM 3.0 EC001039
ETIM 4.0 EC000599
ETIM 5.0 EC002540
ETIM 6.0 EC002540
UNSPSC
UNSPSC 11 39121004
UNSPSC 12.01 39121004
UNSPSC 13.2 39121004
UNSPSC 6.01 30211502
UNSPSC 7.0901 39121004
Активная часть
Индикация рабочего напряжения LED зел.
Воздушные пути и пути утечки
Напряжение 10 В (Уровень контроля 3)
Входные данные
Выбор подходящих предохранителей 6 A ... 16 A (AC: Характеристика B, C, D, K)
Диапазон входных напряжений 3x 320 В AC ... 575 В AC
2x 360 В AC ... 575 В AC
450 В DC ... 800 В DC
Диапазон номинальных напряжений на входе 3x 400 В AC ... 500 В AC
Диапазон частот AC 45 Гц ... 65 Гц
Диапазон частот DC 0 Гц
Провалы напряжения в сети > 20 мс (400 В AC)
> 30 мс (500 В AC)
Ток утечки на PE < 3,5 мА
Выходные данные
POWER BOOST (IBoost) 7,5 A (-25 °C ... 40 °C, в непрерывном режиме, UOUT= 24 В DC)
Selective Fuse Breaking (ISFB) 30 A (12 мс)
Возможность параллельного подключения да, резервирование и повышение мощности
Возможность последовательного подключения да
Время включения, типовое < 0,06 c
Диапазон настройки выходного напряжения (USet) 18 В DC ... 29,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Защита от импульсных перенапряжений на выходе < 35 В DC
Изменение хар-к 60 °C ... 70 °C (2,5 % / K)
Коммутационные пики, номинальная нагрузка < 20 мB(ДА)(при номинальных значениях, 20 МГц)
Номинальный ток на выходе (IN) 5 A (-25 °C ... 60 °C, UOUT= 24 B DC)
Рассеиваемая мощность, без нагрузки, макс. 4 Вт
Рассеиваемая мощность, номинальная нагрузка, макс. 14 Вт
Устойчивость к обратной связи макс. 35 В DC
Данные по ЭМС
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2006/95/ЕС
Общие сведения
MTBF (IEC 61709, SN 29500) > 1290000 ч (25 °C)
> 680000 ч (40 °C)
> 290000 ч (60 °C)
Вес нетто 0,7 кг
КПД > 89 % (при 400 В AC и номинальных значениях)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Напряжения изоляции на входе / выходе 4 кВ AC (Типовое исп.)
2 кВ AC (Выборочное исп.)
Напряжения изоляции, вход/PE 3,5 кВ AC (Типовое исп.)
2 кВ AC (Выборочное исп.)
Напряжения изоляции, выход/PE 500 В DC (Выборочное исп.)
Указания по монтажу присоединяемый PN≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм
присоединяемый PN≥50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм
Окружающие условия
Высота установки 5000 м
Климатический класс 3K3 (согласно EN 60721)
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (При 25 °C, без выпадения конденсата)
Степень защиты IP20
Температура окружающей среды (протестировано по типу запуска) -40 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Питание устройства
Номинальная потребляемая мощность 268 ВА
Последовательный интерфейс
Выходная мощность 120 Вт
Потенциалы Axioline
Наименование защиты Защита от перенапряжений при переходных процессах
Потребляемый ток 3x 0,8 A (400 В AC)
3x 0,7 A (500 В AC)
0,2 A (600 В DC)
Размеры
Высота 130 мм
Высота при альтернативном монтаже 130 мм
Глубина 125 мм
Глубина при альтернативном монтаже 43 мм
Резьба винтов M3
Ширина при альтернативном монтаже 122 мм
Стандарты и предписания
Вибрация (при эксплуатации) < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Диапазон частот 80 МГц ... 1 ГГц
Допуск - Отвечает требованиям полупроводниковой промышленности в отношении защиты от провалов сетевого питания Сертификат соответствия SEMI F47-0706
Категория перенапряжения (EN 62477-1) III
Напряженность проверочного поля 10 В/м (Уровень контроля 3)
Норма - Медицинский допуск МЭК 60601-1, 2 x MOOP
Помехоустойчивость EN 61000-6-2:2005
Применение в железнодорожной отрасли EN 50121-4
Примечания Критерий B
Разрешение на применение в судостроении DNV GL (EMC A), ABS, LR, RINA, NK, BV
Разряд между контактами 4 кВ (Уровень контроля 2)
Сертификация UL UL зарегистрирован UL 508
UL/C-UL одобренный UL 60950-1 (3-жильный + PE, звезда)
UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение)
Сигнал 1 кВ (Уровень контроля 2 - асимметричный)
Стандарт - безопасная изоляция DIN VDE 0100-410
Стандарт - безопасность работы устройств GS (Испытанная безопасность)
Стандарт - безопасные малые напряжения МЭК 60950-1 (SELV) и EN 60204-1 (PELV)
Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей EN 50178
Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV)
Стандарт - требования к сетям питания (ограничение гармонических искажений) EN 61000-3-2
Стандарт - электробезопасность МЭК 60950-1/VDE 0805 (БСНН)
Устройства для информационной техники - безопасность (схема CB) Схема СВ
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Технические данные
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K)
Ширина 40 мм
Характеристики клемм
Длина снятия изоляции 7 мм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,2 мм²
Характеристики клемм, вход
Сечение проводника AWG, макс. 12
Сечение проводника AWG, мин. 20
Цифровые входы
Защитная цепь / модуль Варистор, газонаполненный разрядник
Электрические данные
Номинальное напряжение 24 В DC ±1 %
Электропитание
Импульс пускового тока < 15 A (стандартный (типовой))
Остаточная пульсация < 20 мB(ДА)(при номинальном значении)
Монтажные характеристики
Тип подключения вставные винтовые клеммы
Эксплуатационные характеристики
Степень загрязнения 2

Рекомендуемые товары

13 740 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2866734
  • Наличие: Предзаказ
  • GTIN: 4046356155441
