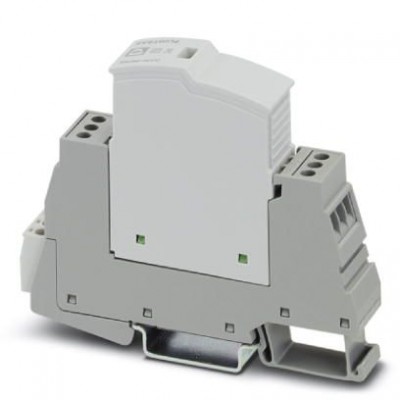

Устройство защиты от перенапряжений, тип 3 - PLT-SEC-T3-24-FM-UT - 2907916

Описание

УЗИП типа 3, в комплектации из защитного штекера и базового элемента, со встроенным индикатором состояния и датчиком удаленного оповещения для однофазных электрических сетей. Номинальное напряжение 24 В AC/DC.

Характеристики

eCl@ss
eCl@ss 8.0 27130806
eCl@ss 9.0 27130806
ETIM
ETIM 5.0 EC000942
ETIM 6.0 EC000942
Диапазон измерений разностного тока
Номинальная частота fN 50 Гц (60 Гц)
Дополнительные технические данные
Макс. напряжение при длительной нагрузке UC 44 В DC
Защитная цепь
Время срабатывания tA (L-N) ≤ 25 нс
Время срабатывания tA (L-PE) ≤ 100 нс
Время срабатывания tA (N-PE) ≤ 100 нс
Комбинированный импульс UOC 2 кВ
Контрольное напряжение UREF 27 В AC
Макс. напряжение при длит. нагрузке UC 34 В AC
Макс. номинал входного предохранителя при подключении ответвлений 32 A (gG / B / C)
Максимальный входной предохранитель при сквозной проводке 25 A (gG / B / C)
Номинальный импульсный ток утечки In (8/20) мкс 1 кA
Номинальный ток IL 26 A (при 30 °C)
Стойкость к короткому замыканию ISCCR 10 kA AC
Ток защитного проводника IPE ≤ 5 мкA
Уровень защиты Up (L-N) ≤ 0,2 кВ
Уровень защиты UP (L-PE) ≤ 0,6 кВ
Уровень защиты Up (N-PE) ≤ 0,6 кВ
Характеристика TOV при UT (L-N) 50 В AC (120 мин / режим устойчивости)
Характеристика TOV при UT (L-PE) 50 В AC (120 мин / режим устойчивости)
Индикатор / Дистанционная сигнализация
Рабочий ток 0,5 A AC
0,5 A DC (75 В DC)
Функция переключения Переключающий контакт
Интерфейсы
Количество портов One
Общие сведения
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Номинальное напряжение UN 24 В AC (TN-S)
Рабочее напряжение 250 В AC
125 В DC (200 мА DC)
Система энергоснабжения IEC TN-S
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, контакт для дистанционной передачи сигнала
Тип EN T3
Тип монтажа Монтажная рейка: 35 мм
Окружающие условия
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Степень защиты IP20
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Удары (при эксплуатации) 30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Размеры
Высота 93,4 мм
Глубина 74,5 мм (вкл. монтажная рейка 7,5 мм)
Единица шага 1 TE
Резьба винтов M3
Спецификации UL
Защитная цепь (DC+) - (DC-)
(DC+/DC-) - PE
Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
Схема защиты со стороны постоянного напряжения (DC)
Потребляемая мощность в режиме ожидания ПК ≤ 2,7 mVA (при UREF)
≤ 4,8 mVA (при UC)
Технические данные
Полюсов 2
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Ширина 17,7 мм
Характеристики клемм
Длина снятия изоляции 10 мм
Момент затяжки 0,5 Нм
Сечение гибкого провода 0,2 мм² ... 2,5 мм²
Сечение жесткого провода 0,2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
Габариты и материалы
Материал корпуса PA 6.6-FR 20 % GF
PA 6.6-FR
Дополнительные особенности
Цвет светло-серый RAL 7035
серый цвет A RAL 7042
Монтажные характеристики
Тип подключения Винтовые зажимы
Эксплуатационные характеристики
Степень загрязнения 2

Рекомендуемые товары

34 417 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2907916
  • Наличие: Предзаказ
  • GTIN: 4055626257419
  • Цена указана за упаковку: 5 шт
