Резервные модули - TRIO-DIODE/12-24DC/2X10/1X20 - 2866514
Описание

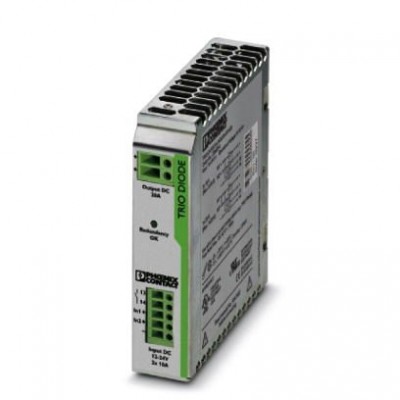

Резервный модуль с функциональным контролем, 12 ... 24 В DC, 2x 10 A, 1x 20 A. TRIO DIODE - это устанавливаемый на монтажную рейку резервный модуль семейства TRIO POWER.С помощью резервного модуля можно полностью развязать два одинаковых блока питания, выходные цепи которых параллельно подключены для повышения мощности или резервирования.
Резервные системы применяются в системах, которые предъявляют особенно высокие требования к эксплуатационной надежности. Соответствующие блоки питания подбираются таким образом, чтобы общая потребность всех устройств в электроэнергии могла покрываться только одним блоком питания. При этом резервная структура электропитания гарантирует долговременную эксплуатационную готовность оборудования.
Если в устройстве происходит внутренний дефект или отказывает сетевое электропитание в первичной цепи, то второе устройство автоматически и без перебоя берет на себя полное энергоснабжение потребителей. Сигнальный контакт с нулевым потенциалом и светодиод незамедлительно сообщают о потере избыточности.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250311 |
| eCl@ss 4.1 | 27250311 |
| eCl@ss 5.0 | 27242213 |
| eCl@ss 5.1 | 27242213 |
| eCl@ss 6.0 | 27049002 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27371010 |
| eCl@ss 9.0 | 27371010 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC002542 |
| ETIM 5.0 | EC000683 |
| ETIM 6.0 | EC000683 |
| UNSPSC | |
| UNSPSC 11 | 39121004 |
| UNSPSC 12.01 | 39121004 |
| UNSPSC 13.2 | 39121004 |
| UNSPSC 6.01 | 30211502 |
| UNSPSC 7.0901 | 39121004 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В |
| Входные данные | |
| Диапазон входных напряжений | 10 В DC ... 30 В DC |
| Диапазон номинальных напряжений на входе | 12 В DC ... 24 В DC |
| Максимальный входной ток | 2x 15 A (-25 °C ... 40 °C) 1x 30 A (-25 °C ... 40 °C) |
| Номинальный входной ток | 2x 10 A (-25 °C ... 55 °C) 1x 20 A (-25 °C ... 55 °C) |
| Выходные данные | |
| Возможность последовательного подключения | Нет |
| Диапазон настройки выходного напряжения (USet) | 12 В DC ... 24 В DC |
| Изменение хар-к | 55 °C ... 70 °C (2,5 % / K) |
| Номинальный ток на выходе (IN) | 20 A (Увеличение мощности) 10 A (Резервирование) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 7 Вт (IВЫХОД= 10 А) |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 10000000 ч (40 °C) |
| Вес нетто | 0,37 кг |
| КПД | > 97 % |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Окружающие условия | |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 130 мм |
| Глубина | 115 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм 15 Гц ... 150 Гц, 2,3g tv = 90 мин. |
| Диапазон частот | 80 МГц ... 3 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Примечания | Критерий B |
| Разряд между контактами | 6 кВ (Разряд между контактами) |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 UL/C-UL, одобренный UL 60950-1 |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 55 °C - ухудшение характеристик: 2,5%/K) |
| Ширина | 32 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 9 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 14 |
| Сечение проводника AWG, мин. | 24 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
