Устройство защиты от перенапряжений - PT-IQ-1X2-EX-24DC-UT - 2801512
Описание

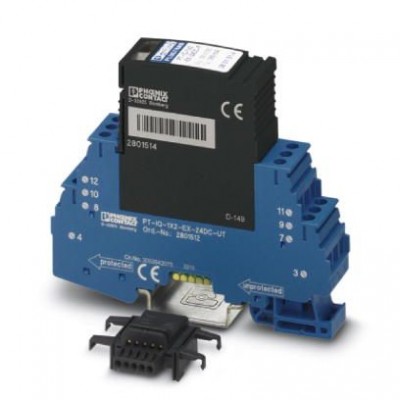

Защита от перенапряжений, включает в себя защитный штекер и базовый элемент, со встроенной многоступенчатой индикацией состояния на модуле для одной 2-проводной сигнальной цепи Ex-i без потенциала земли, поддержка HART.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Данные по взрывозащищенности | |
| Макс. внутренняя индуктивность Li | возможность игнорирования |
| макс. входная мощность Pi | 1,2 Вт |
| макс. входное напряжение Ui | 30 В DC |
| Максимальная внутренняя емкость Сi | возможность игнорирования |
| Максимальный входной ток Ii | 350 мА |
| Напряжения изоляции относительно земли | > 500 В AC |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 300 кГц / 150 Ом) |
| Время сброса импульса (фаза-земля) | ≤ 30 мс |
| Время сброса импульса (фаза-фаза) | ≤ 30 мс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость (фаза-земля) | тип. 2 нФ |
| Макс. напряжение при длит. нагрузке UC | 30 В DC 21 В AC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1,1 МГц |
| Номинал предохранителя, макс. | 350 мА (F) |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 2 кA |
| Сопротивление на каждую цепь | 1,2 Ω ±5 % |
| Ток защитного проводника IPE | ≤ 100 нА (на систему) |
| Уровень защиты Up (жила-жила) | ≤ 60 В (C1 - 1 кВ/500 A) ≤ 110 В (C2 - 10 кВ / 5 кА) ≤ 140 В (C2 - 10 кА) ≤ 50 В (C3 - 25 A) ≤ 55 В (C3 - 100 A) |
| Уровень защиты Up (жила-земля) | ≤ 1,3 кВ (C2 - 10 кВ / 5 кА) ≤ 1,5 кВ (C2 - 10 кА) ≤ 1,3 кВ (C3 - 100 A) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кА D1 - 2 кА |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ/500 A C2 - 10 кА C3 - 100 A |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA (на систему) |
| Индикатор / Дистанционная сигнализация | |
| Функция переключения | через шинные соединители на DIN-рейке |
| Общие сведения | |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T5 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Номинальное напряжение UN | 24 В DC |
| Расчетный ток | 350 мА |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, многоступенчатая |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 91,1 мм |
| Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | EN 61643-21/A2 2013 МЭК 61643-21/A2 2012 EN 61000-6-2 2005 EN 61000-6-3/A1 2011 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 17,7 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | DIN-Tragschiene NS35 |
