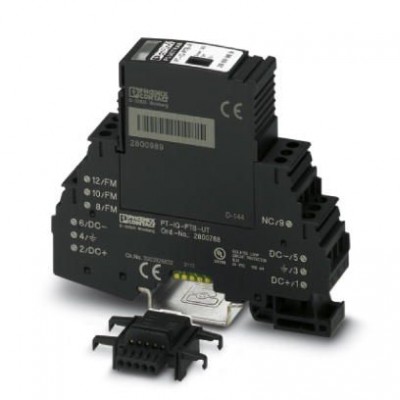

Модуль питания и удаленной сигнализации - PT-IQ-PTB-UT - 2800768
Описание
Модуль для подачи питания и многоступенчатой телесигнализации с нулевым потенциалом для подключенных модулей защиты от импульсных перенапряжений.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130813 |
| eCl@ss 9.0 | 27130813 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC001627 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Номинал предохранителя, макс. | 500 мА (T) |
| Индикатор / Дистанционная сигнализация | |
| Функция переключения | 2 размыкающих |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Рабочее напряжение | 20 В DC ... 30 В DC |
| Расчетный ток | макс. 130 мА (24 В DC) макс. 160 мА (20 В DC) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, многоступенчатый контакт для дистанционной передачи сигнала |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание индикатора состояния / дистанционной сигнализации | |
| Количество подсоединяемых модулей защиты от импульсных перенапряжений | 28 (32 °C) |
| Размеры | |
| Высота | 91,1 мм |
| Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Стандарты/нормативные документы | EN 61000-6-2 2005 EN 61000-6-3 2007 + A1:2011 EN 60950-1 2006 + A2:2013 EN 60079-0 2012 EN 60079-11 2012 EN 60079-15 2010 EN 60079-26 2007 МЭК 60079-0 2011 (измененный) + поправка 2012 МЭК 60079-11 2011 + Corrigendum 2012 МЭК 60079-15 2010 МЭК 60079-7 2006 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 17,7 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Указание | Сигнал удаленного оповещения, а также питание шинного соединителя для монтажных реек подключается при подсоединении модуля к шинному соединителю. |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | DIN-Tragschiene NS35 |
