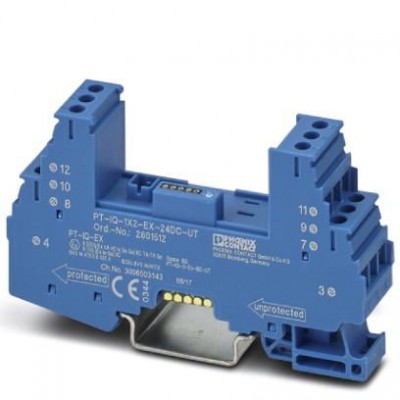

Базовый элемент для защиты от перенапряжений - PT-IQ-3-EX-BE-UT - 2905496
Описание
Базовый элемент для защитного штекера PLUGTRAB PT-IQ-1X2-EX. В комплект поставки базового элемента PT-IQ не входит шинный соединитель для монтажной рейки (PT-IQ-17,5-TBUS-5-2.0). Необходимые шинные соединители для монтажной рейки заказываются отдельно.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 8.0 | 27130803 |
| eCl@ss 9.0 | 27130803 |
| ETIM | |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000472 |
| ETIM 6.0 | EC000472 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Защитная цепь | |
| Сопротивление на каждую цепь | 1,2 Ω ±5 % |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Базовый элемент, установка на несущую рейку |
| Расчетный ток | 350 мА |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 (со вставленным защитным штекером) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 90 мм |
| Глубина | 51,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Стандарты/нормативные документы | EN 61643-21/A2 2013 МЭК 61643-21/A2 2012 |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 17,7 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | синий |
