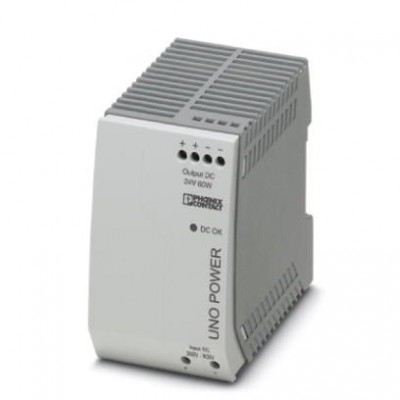

Преобразователи постоянного тока - UNO-PS/350-900DC/24DC/60W - 2906300
Описание
Преобразователь пост. тока UNO с регулированием в первичной цепи с широкодиапазонным входом, для несущей рейки, вход: 350 ... 900 В пост. тока, выход: 24 В пост. тока / 60 Вт. Преобразователь постоянного тока UNO с базовым набором функцийНовые преобразователи пост. тока семейства UNO POWER снабжают электрошкаф питанием непосредственно от ФГ-установки. Это экономит средства на монтаж и повышает эффективность системы.
Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242213 |
| eCl@ss 6.0 | 27049005 |
| eCl@ss 8.0 | 27210901 |
| eCl@ss 9.0 | 27210901 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 5.0 | EC002540 |
| ETIM 6.0 | EC002046 |
| UNSPSC | |
| UNSPSC 13.2 | 39121004 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Выбор подходящих предохранителей | 1 A (Характеристика gPV или аналогичная) |
| Диапазон входных напряжений | 300 В DC ... 1000 В DC |
| Диапазон номинальных напряжений на входе | 350 В DC ... 900 В DC |
| Электрическая прочность максимальный | ≤ 1050 В DC |
| Выходные данные | |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | Нет |
| Время включения, типовое | < 1 c |
| Защита от импульсных перенапряжений на выходе | ≤ 35 В DC |
| Изменение хар-к | 55 °C ... 70 °C (2,5 % / K) |
| Номинальный ток на выходе (IN) | 2,5 A (-25 °C ... 55 °C) |
| Рассеиваемая мощность, без нагрузки, макс. | < 0,5 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | < 6,5 Вт |
| Рассогласование | < 1 % (статическое изменение нагрузки 10 % ... 90 %) < 3 % (Динамическое изменение нагрузки 10 % ... 90 %, 10 Гц) < 0,1 % (отклонение входного напряжения ±10 %) |
| Устойчивость к обратной связи | < 35 В DC |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 1160000 ч (40 °C) |
| Вес нетто | 0,3 кг |
| КПД | > 90 % |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 8 кВ DC (Типовое исп.) 3 кВ DC (Выборочное исп.) |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 30 мм |
| Окружающие условия | |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Последовательный интерфейс | |
| Выходная мощность | 60 Вт |
| Потенциалы Axioline | |
| Потребляемый ток | 0,19 A (350 В DC) 0,07 A (1000 В DC) |
| Размеры | |
| Высота | 90 мм |
| Глубина | 84 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ... 150 Гц, 2,3г, 90 мин. |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Допуск - Отвечает требованиям полупроводниковой промышленности в отношении защиты от провалов сетевого питания | EN 61000-4-11 |
| Категория перенапряжения (МЭК 62109-1) | II |
| Напряженность проверочного поля | 10 В/м |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Примечания | Критерий B |
| Разряд между контактами | 4 кВ (Уровень контроля 3) |
| Сертификация UL | UL 1741 МЭК 62109-1 |
| Стандарт - | IEC 62109-1 |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Устройства для информационной техники - безопасность (схема CB) | Схема СВ |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 55 °C - ухудшение характеристик: 2,5%/K) |
| Ширина | 55 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 14 |
| Сечение проводника AWG, мин. | 24 |
| Электрические данные | |
| Номинальное напряжение | 24 В DC ±1 % |
| Электропитание | |
| Импульс пускового тока | < 1 A (стандартный (типовой)) |
| Остаточная пульсация | < 20 мB(ДА)(при номинальном значении) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
