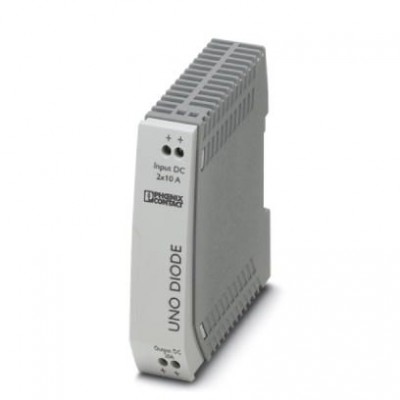

Резервные модули - UNO-DIODE/5-24DC/2X10/1X20 - 2905489
Описание
Резервный модуль, 5 В - 24 В DC, 2x 10 A, 1x 20 A.. Безопасная резервная система достигается за счет параллельной схемы включения двух развязанных блоков питания. Для дальнейшего повышения степени готовности установки UNO DIODE предлагает решение: развязка с диодом.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242213 |
| eCl@ss 6.0 | 27049002 |
| eCl@ss 8.0 | 27371010 |
| eCl@ss 9.0 | 27371010 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 4.0 | EC002540 |
| ETIM 5.0 | EC002540 |
| ETIM 6.0 | EC002540 |
| UNSPSC | |
| UNSPSC 13.2 | 39121004 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Диапазон входных напряжений | 4,5 В DC ... 30 В DC |
| Диапазон номинальных напряжений на входе | 5 В DC ... 24 В DC |
| Номинальный входной ток | 2x 10 A (-25 °C ... 55 °C) 1x 20 A (-25 °C ... 55 °C) |
| Выходные данные | |
| Возможность последовательного подключения | Нет |
| Изменение хар-к | 55 °C ... 70 °C (2,5 % / K) |
| Номинальный ток на выходе (IN) | 20 A |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 5 Вт (IВЫХОД= 10 А) |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 60600000 ч (40 °C) |
| Вес нетто | 0,2 кг |
| КПД | > 97 % |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 1 кВ AC (Типовое исп.) 0,5 кВ AC (Выборочное исп.) |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 30 мм |
| Окружающие условия | |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 90 мм |
| Глубина | 84 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ... 150 Гц, 2,3г, 90 мин. |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Примечания | Критерий B |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 UL/C-UL, одобренный UL 60950-1 |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | МЭК 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 55 °C изменение хар-к: 2,5 %/K) |
| Ширина | 22,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 14 |
| Сечение проводника AWG, мин. | 24 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
