Источники питания - TRIO-PS-2G/3AC/24DC/40 - 2903156
Описание

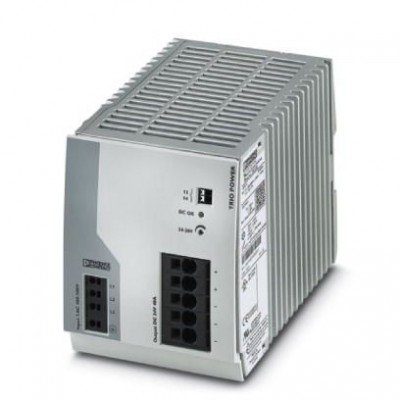

Источник питания TRIO для установки на несущую рейке с регулированием в первичной цепи, вход: 3-фазный, выход: 24 В пост. тока / 40 А, динамический разгон, быстрый монтаж жестких и гибких проводников с наконечником без инструмента. Источники питания TRIO POWER со стандартным набором функцийИсточники питания серии TRIO POWER с зажимом push-in идеально подходят для применения в машиностроении. Все функции и компактная конструкция одно- и трехфазных модулей оптимально соответствуют высоким требованиям. Надежное питание потребляющих устройств в сложных условиях эксплуатации обеспечивается блоками питания чрезвычайно прочной электрической и механической конструкции.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040702 |
| eCl@ss 4.1 | 27040702 |
| eCl@ss 5.0 | 27049002 |
| eCl@ss 5.1 | 27049002 |
| eCl@ss 6.0 | 27049002 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 4.0 | EC002540 |
| ETIM 5.0 | EC002540 |
| ETIM 6.0 | EC002540 |
| UNSPSC | |
| UNSPSC 13.2 | 39121004 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Входной предохранитель | 6,3 A (внутренний (защита модуля)) |
| Выбор подходящих предохранителей | 10 A ... 16 A (Характеристика B, C, D, K) |
| Диапазон входных напряжений | 3x 400 В AC ... 500 В AC -20 % ....+15 % |
| Диапазон номинальных напряжений на входе | 3x 400 В AC ... 500 В AC |
| Провалы напряжения в сети | > 10 мс (400 В AC) > 20 мс (500 В AC) |
| Ток утечки на PE | < 3,5 мА |
| Выходные данные | |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Время включения, типовое | < 1 c |
| Диапазон настройки выходного напряжения (USet) | 24 В DC ... 28 В DC (> 24 В DC, ограничение по постоянной мощности) |
| Динамический Boost (IDyn.Boost) | 60 A (5 с) |
| Защита от импульсных перенапряжений на выходе | ≤ 30 В DC |
| Изменение хар-к | > 60 °C ... 70 °C (2,5 % / K) |
| Номинальный ток на выходе (IN) | 40 A |
| Рассеиваемая мощность, без нагрузки, макс. | < 14 Вт (400 В AC) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | < 68 Вт (480 В AC) |
| Рассогласование | < 1 % (статическое изменение нагрузки 10 % ... 90 %) < 3 % (Динамическое изменение нагрузки 10 % ... 90 %, 10 Гц) < 0,1 % (отклонение входного напряжения ±10 %) |
| Ток короткого замыкания | < (постоянно) |
| Устойчивость к обратной связи | < 35 В |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 1730000 ч (25 °C) > 1051000 ч (40 °C) > 510000 ч (60 °C) |
| Вес нетто | 2,6 кг |
| КПД | тип. 93 % (400 В AC) тип. 93,3 % (480 В AC) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 3 кВ AC (Типовое исп.) 1,5 кВ AC (Выборочное исп.) |
| Указания по монтажу | присоединяемый: горизонтально 0 мм (≤ 40 °C) 10 мм (≤ 70 °C), вертикально 50 мм |
| Окружающие условия | |
| Высота установки | ≤ 4000 м (> 2000 м, изменение хар-к: 10 %/1000 м) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание устройства | |
| Номинальная потребляемая мощность | 1335,1 ВА |
| Последовательный интерфейс | |
| Выходная мощность | 960 Вт |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Потребляемый ток | 3x 1,9 A (400 В AC) 3x 1,7 A (500 В AC) |
| Размеры | |
| Высота | 130 мм |
| Глубина | 160 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | DNV GL CG-0339 / класс B Поиск резонанса 2 Гц - 100 Гц, 90 мин. в резонансе, 2 Гц - 25 Гц, амплитуда ±1,6 мм, 25 Гц - 100 Гц, ускорение 4g |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Излучение кондуктивных помех | EN 55016 EN 61000-6-4 (класс A) |
| Излучение помех | EN 55011 (EN 55022) |
| Категория перенапряжения (EN 60950-1) | II |
| Категория перенапряжения (EN 62477-1) | III |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Помехоустойчивость | Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Примечания | Критерий B |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL зарегистрирован UL 508 UL/C-UL одобренный UL 60950-1 |
| Сигнал | 0,5 кВ (Уровень контроля 1 - асимметричный) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - электробезопасность | МЭК 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 110 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 12 |
| Сечение проводника AWG, мин. | 24 |
| Цифровые входы | |
| Защитная цепь / модуль | Варистор |
| Электрические данные | |
| Номинальное напряжение | 24 В DC ±1 % |
| Электропитание | |
| Остаточная пульсация | ≤ 50 мB(ДА)(при номинальном значении) |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
