Электронный защитный выключатель - CBM E8 24DC/0.5-10A NO-R - 2905744
Описание

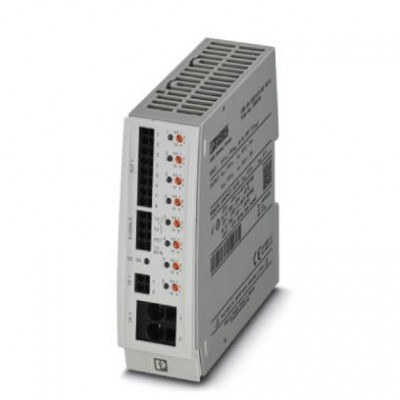

Многоканальный электронный автоматический выключатель с активным ограничением тока для защиты восьми потребителей сети 24 В пост. тока в случае перегрузки или короткого замыкания. С функцией поддержания номинального тока и электронной фиксацией настроенных номинальных токов. Для установки на несущих DIN-рейках.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 13.2 | 39121410 |
| Выходные данные | |
| активное ограничение тока | тип. 2,0 x IN (0,5 - 1 A) тип. 1,5 x IN (2 - 10 A) |
| Устойчивость к обратной связи | макс. 35 В DC |
| Индикатор / Дистанционная сигнализация | |
| Функция переключения | Замыкатель |
| Контакт дистанционной индикации | |
| Рабочее напряжение DC | 0 В DC ... 30 В DC |
| Рабочий ток DC (постоянный) | 1 мА DC ... 100 мА DC |
| Контактная часть | |
| Исполнение контакта | без гальванической развязки |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | 1304293 ч (при 25 °C) 858501 ч (при 40 °C) 440048 ч (при 60 °C) |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| КПД | > 99 % |
| Номинальный ток IN | макс. 80 A DC (при двойном входе питания IN+ минимум 2 x 6 мм²) макс. 40 A DC (на полюс клеммы) макс. 70 A DC (при UL 2367) 0,5 / 1 / 2 / 4 / 6 / 10 A DC (настройка для каждого выходного канала) |
| Рабочее напряжение | 18 В DC ... 30 В DC |
| Расчетное импульсное напряжение | 0,5 кВ |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Определение влажности | 240 h, 95 % RH, 40 °C |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (МЭК 60068-2-27, тест Ea) |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Главная цепь тока IN+ |
| Питание | |
| Рассеиваемая мощность | 1,2 Вт (на холостом ходу) 17,2 Вт (в номинальном режиме работы) |
| Размеры | |
| Высота | 130 мм |
| Глубина | 121 мм |
| Соединительная способность | |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,75 мм² ... 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,75 мм² ... 16 мм² |
| Стандарты и предписания | |
| Стандарты/нормативные документы | EN 61000-6-2 EN 61000-6-3 EN 60068-2-6 EN 60068-2-11 EN 60068-2-78 |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (Запуск при –40 °C согласно результатам типовых испытаний) -25 °C ... 65 °C (при UL 2367) |
| Ширина | 41 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 18 мм |
| Сечение жесткого провода | 0,75 мм² ... 16 мм² |
| Сечение проводника AWG | 20 ... 4 |
| Электрические данные | |
| Время инициализации модуля | 3,3 c |
| Время на отключение в цепи нагрузки | 0,02 c (> 1,3 x Iном.) 30 c (1,1 ... 1,3 x IN) |
| Время ожидания после отключения канала | 10 c (при перегрузка / короткое замыкание) |
| Входное напряжение на входе сигнала сброса | 7 В DC ... 30 В DC (Reset with falling edge) |
| Выходное напряжение на выходе состояния | 24 В DC |
| Выходной ток на выходе состояния | макс. 20 мА (при I > 80 % на мин. одном канале) |
| Допуск измерения I | тип. 40 % (0,5 ... 1 A) тип. 10 % (2 - 10 A) |
| Макс. емкостная нагрузка в цепи нагрузки | 75000 мкФ (на канал при 24 В DC) |
| Номинальное напряжение | 24 В DC |
| Отказоустойчивый элемент | 15 A DC (на выходной канал) |
| Отключение при перегрузке в цепи нагрузки | ≥ 30,5 В DC (активный) ≤ 29,5 В DC (неактивный) |
| Отключение при пониженном напряжении в цепи нагрузки | ≤ 17,8 В DC (активный) ≥ 19 В DC (неактивный) |
| Потребляемый ток на входе сигнала сброса | тип. 0,4 мА (при 24 В DC) |
| Расчетное импульсное напряжение Ui | 30 В (Цепь нагрузки) |
| Тип предохранителей | электрон. |
| Тип срабатывания | E (электрон.) |
| Ток покоя I0 | тип. 50 мА |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Ухудшение показателей от температуры | 40 A DC (при 70 °C (65 °C для UL 2367)) 50 A DC (при 60 °C) 60 A DC (при 50 °C) 70 A DC (при 40 °C) 80 A DC (при 40 °C) 70 A DC (при 40 °C для UL 2367) |
| Электрическая прочность | макс. 30 В DC (Цепь нагрузки) |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
