Распределитель потенциала - VIP-2/SC/PDM-2/24 - 2315269
Описание

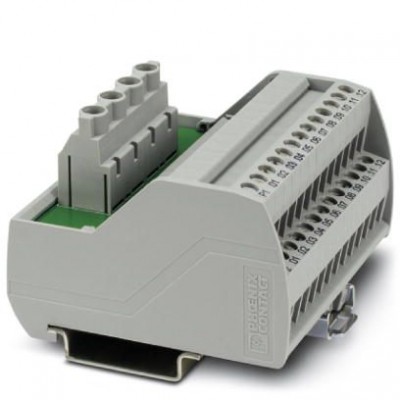

Модуль VARIOFACE для распределения питания с двумя шинами для распределения потенциалов (P1, P2), устанавливается на монтажную рейку NS 35. Ширина модуля 70,4 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 6.0 | 27400609 |
| eCl@ss 7.0 | 27400609 |
| eCl@ss 8.0 | 27400609 |
| eCl@ss 9.0 | 27400609 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC001894 |
| ETIM 5.0 | EC001894 |
| ETIM 6.0 | EC001894 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Общие сведения | |
| Количество точек подключения | 2 |
| Макс. нагрузочная способность на ответвление | 15 A |
| Монтажное положение | на выбор |
| Номинальное напряжение UN | 250 В AC/DC |
| Разъем для подачи потенциала | на каждый потенциал (P1, P2) 2 питающие / 12 распределительных клемм |
| Расчетное импульсное напряжение | 2,2 кВ |
| Стандарты / нормативные документы | МЭК 60664 DIN EN 50178 |
| Суммарный ток | 30 A (на потенциал) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Размеры | |
| Высота | 65,5 мм |
| Глубина | 50 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 70,4 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение проводника AWG | 24 ... 10 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
