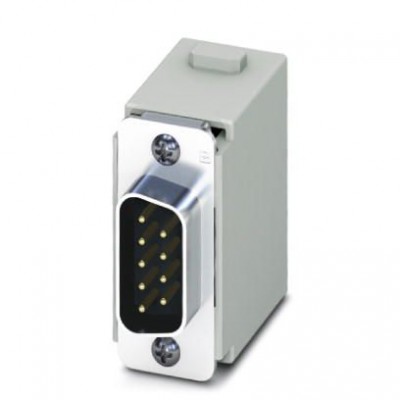

Модуль для установки контактов - HC-M-DSUB 09-CT-M - 1417309
Описание
Модуль для установки контактов, полюсов: 9, исполнение : D-SUB-9, Штифт, Обжим, 50 В, 1 A, 0,08 мм² ... 0,5 мм², применение: Данные, без обжимаемых контактовХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440218 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 13.2 | 39121421 |
| Данные о материале | |
| Материал фазового проводника | Цинковый сплав |
| Механические характеристики | |
| Вид при установке | 9 |
| Диаметр контакта | 1 мм |
| Длина зачищенной части одной жилы | 4,2 мм |
| Минимальная высота корпуса | 52 мм |
| Сечение AWG | 28 ... 20 |
| Сечение проводников | 0,08 мм² ... 0,5 мм² |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Исполнение | D-SUB-9 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество модулей | 1 |
| Материал, контакт | Медный сплав |
| Расчетное импульсное напряжение | 0,8 кВ |
| Расчетное напряжение (III/3) | 50 В |
| Расчетный ток | 1 A |
| Серия | HC-M-DSUB-C |
| Способ подключения | Обжим |
| Тип контакта | с разворотом |
| Указания по монтажу | Вывод 8 = B Вывод 3 = A |
| Размеры | |
| Высота | 35,2 мм |
| Технические данные | |
| Длина | 14,6 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Ширина | 34,2 мм |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag |
| Дополнительные особенности | |
| Цвет | светло-серый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
