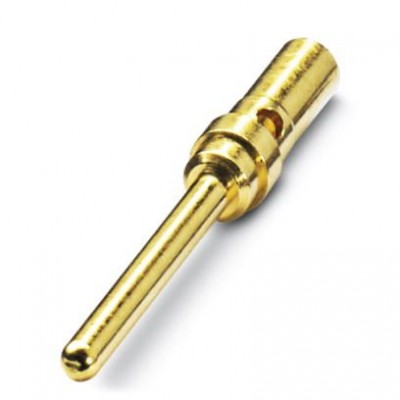

Обжимной контакт D-SUB - CUC-DSC-C1BAU-S/DSC24 - 1418786
Описание
. Стандартный контакт для контактных вставок D-SUBХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27261202 |
| eCl@ss 7.0 | 27440204 |
| eCl@ss 8.0 | 27440204 |
| eCl@ss 9.0 | 27440204 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000796 |
| ETIM 3.0 | EC000796 |
| ETIM 4.0 | EC000796 |
| ETIM 5.0 | EC000796 |
| ETIM 6.0 | EC000796 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Механические характеристики | |
| Сечение AWG | 24 ... 20 |
| Сечение проводников | 0,2 мм² ... 0,5 мм² |
| Усилие установки сигнального контакта | ≤ 3,40 Н |
| Циклы установки | ≥ 200 |
| Общие сведения | |
| Материал, контакт | Медный сплав |
| Расчетный ток | 5 A (при 20 °C) |
| Тип контакта | с разворотом |
| Тип контактов | Штифт |
| Тип монтажа | Обжим |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 1500 В |
| Стандарты и предписания | |
| Стандарты/нормативные документы | DIN 41652 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -55 °C ... 130 °C |
| Тип изоляционного материала | |
| Материал, контактная поверхность | 0,2 мкм, позолоченный никель |
| Характеристики клемм | |
| Указание | Испытательное напряжение только в сочетании с контактной вставкой арт. №: 1688858. |
| Монтажные характеристики | |
| Тип подключения | Обжим |
