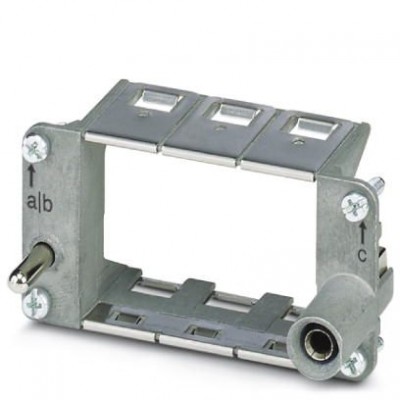

Модульные несущие рамки - HC-M-B10-MF-B - 1417399
Описание
Модульные несущие рамки, размер: B10, исполнение : для стороны монтажа (a, b, c, ...) В, 4 мм² ... 6 мм², применение: Модульные несущие рамкиХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 8.0 | 27440206 |
| eCl@ss 9.0 | 27440206 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002312 |
| ETIM 6.0 | EC002312 |
| UNSPSC | |
| UNSPSC 13.2 | 31261501 |
| Механические характеристики | |
| Сечение AWG | 12 ... 10 (для проводника PE, силовая часть) 18 ... 14 (для проводника PE, сторона управления) |
| Сечение проводников | 4 мм² ... 6 мм² (для проводника PE, силовая часть) 1 мм² ... 2,5 мм² (для проводника PE, сторона управления) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Исполнение | для стороны монтажа (a, b, c, ...) |
| Количество модулей | 3 |
| Размер | B10 |
| Серия | HC-M-B |
| Указания по монтажу | HC-MHR-PE16 ( 1636981) для подключения PE-проводника к зажиму 16 мм². Для жил РЕ применять защиту жил (соединительные винты РЕ без защиты провода), максимальная длина резьбы для корпусов без опор с боковым выводом 12 мм |
| Размеры | |
| Высота | 36,5 мм |
| Технические данные | |
| Длина | 51 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Ширина | 34,4 мм |
| Тип изоляционного материала | |
| Материал, держатель контакта | Сплав цинка, литье под давлением |
| Дополнительные особенности | |
| Цвет | cеребристый |
