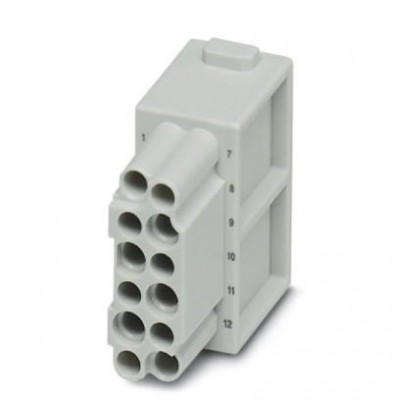

Модуль для установки контактов - HC-M-12-CT-F - 1414355

Name: Модуль для установки контактов - HC-M-12-CT-F - 1414355
Brand: Phoenix Contact
SKU: 1414355
Price: 669 RUB
Availability: InStock

Описание

Модуль для установки контактов, полюсов: 12, контакты цепи питания: 0, контакты цепи управления: 12, Розетка, Обжим, 250 В, 10 A, 0,14 мм² ... 2,5 мм², применение: Сигнал

Характеристики

eCl@ss
eCl@ss 5.1	27143424
eCl@ss 6.0	27143424
eCl@ss 8.0	27440205
eCl@ss 9.0	27440217
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 5.0	EC000438
ETIM 6.0	EC000438
UNSPSC
UNSPSC 13.2	39121421
Механические характеристики
Вид при установке	12
Диаметр контакта	1,6 мм
Длина зачищенной части одной жилы	8 мм (6 мм (при 2,5 мм²))
Минимальная высота корпуса	52 мм
Сечение AWG	26 ... 14
Сечение проводников	0,14 мм² ... 2,5 мм²
Циклы установки	≥ 500
Общие сведения
Класс воспламеняемости согласно UL 94	V0
Количество модулей	1
Материал, контакт	Медный сплав
Расчетное импульсное напряжение	4 кВ
Расчетное напряжение (III/3)	250 В
Расчетный ток	10 A
Серия	HC-M-12
Способ подключения	Обжим
Тип контакта	с разворотом
Указания по монтажу	Высота корпуса ≥ 52 мм. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания.
Размеры
Высота	34 мм
Технические данные
Длина	14,6 мм
Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C (С учетом нагрева контактов)
Ширина	34,2 мм
Тип изоляционного материала
Материал, держатель контакта	PC
Материал, контактная поверхность	серебро (или золото)
Характеристики клемм
Указание	Для корпусов HEAVYCON типов B6–B48, требуется модульные несущие HC-M-B...MF-..., обжимные контакты CK1,6-ED..., обжимные контакты не входят в комплект поставки.
Дополнительные особенности
Цвет	светло-серый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
