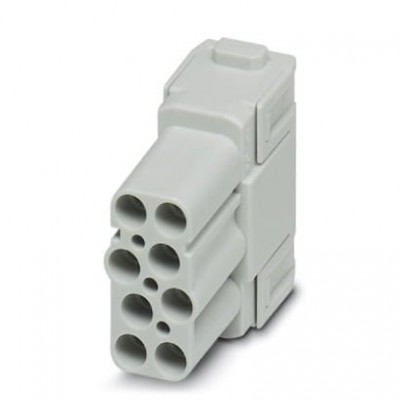

Модуль для установки контактов - HC-M-08-CT-F - 1414371

Name: Модуль для установки контактов - HC-M-08-CT-F - 1414371
Brand: Phoenix Contact
SKU: 1414371
Price: 1355 RUB
Availability: InStock

Описание

Модуль для установки контактов, полюсов: 8, контакты цепи питания: 8, контакты цепи управления: 0, Розетка, Обжим, 400 В, 16 A, 0,5 мм² ... 4 мм², применение: Мощность

Характеристики

eCl@ss
eCl@ss 5.1	27143424
eCl@ss 6.0	27143424
eCl@ss 8.0	27440205
eCl@ss 9.0	27440217
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 5.0	EC000438
ETIM 6.0	EC000438
UNSPSC
UNSPSC 13.2	39121421
Механические характеристики
Вид при установке	8
Диаметр контакта	2,5 мм
Длина зачищенной части одной жилы	7,5 мм
Минимальная высота корпуса	52 мм
Сечение AWG	20 ... 12
Сечение проводников	0,5 мм² ... 4 мм²
Циклы установки	≥ 500
Общие сведения
Класс воспламеняемости согласно UL 94	V0
Количество модулей	1
Материал, контакт	Медный сплав
Расчетное импульсное напряжение	6 кВ
Расчетное напряжение (III/3)	400 В
Расчетный ток	16 A
Серия	HC-M-08
Способ подключения	Обжим
Тип контакта	с разворотом
Указания по монтажу	Высота корпуса ≥ 52 мм. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания.
Размеры
Высота	35,8 мм
Технические данные
Длина	14,6 мм
Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C
Ширина	34,2 мм
Тип изоляционного материала
Материал, держатель контакта	PC
Материал, контактная поверхность	серебро (или золото)
Характеристики клемм
Указание	Для корпусов HEAVYCON типов B6–B48, требуется модульные несущие HC-M-B...MF-..., обжимные контакты CK2,5-ED... бжимные контакты не входят в комплект поставки.
Дополнительные особенности
Цвет	светло-серый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
