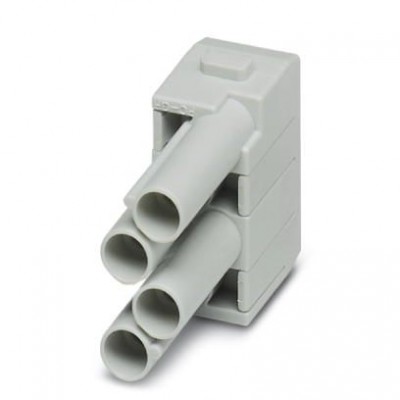

Модуль для установки контактов - HC-M-04-CT-F - 1414363
Описание
Модуль для установки контактов, полюсов: 4, контакты цепи питания: 4, контакты цепи управления: 0, Розетка, Обжим, 830 В, 40 A, 1,5 мм² ... 6 мм², применение: МощностьХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440217 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 13.2 | 39121421 |
| Механические характеристики | |
| Вид при установке | 4 |
| Диаметр контакта | 4 мм |
| Длина зачищенной части одной жилы | 9 мм (9,6 мм (4-6 мм²)) 9,6 мм (4 мм² ... 6 мм²) |
| Минимальная высота корпуса | 52 мм |
| Сечение AWG | 16 ... 10 |
| Сечение проводников | 1,5 мм² ... 6 мм² |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество модулей | 1 |
| Материал, контакт | Медный сплав |
| Подключение согласно стандарту | МЭК / EN |
| Расчетное импульсное напряжение | 8 кВ |
| Расчетное напряжение (III/3) | 830 В |
| Расчетный ток | 40 A |
| Серия | HC-M-04 |
| Способ подключения | Обжим |
| Тип контакта | с разворотом |
| Указания по монтажу | Для корпусов высотой ≥ 52 мм. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. Модуль нельзя использовать совместно с защитной крышкой HC-B..-TMB-SD-IP65 и HC-B..-TMS-SD-IP65. |
| Размеры | |
| Высота | 40,9 мм |
| Технические данные | |
| Длина | 14,6 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Ширина | 34,2 мм |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag |
| Характеристики клемм | |
| Указание | Для корпусов HEAVYCON типа HC-B6 до B48 требуется модульная несущая рама HC-M-B...-MF-..., обжимные контакты (не входят в комплект поставки) |
| Дополнительные особенности | |
| Цвет | светло-серый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
