Модуль для установки контактов - HC-M-03/04-CT-F - 1414365

Name: Модуль для установки контактов - HC-M-03/04-CT-F - 1414365
Brand: Phoenix Contact
SKU: 1414365
Price: 1238 RUB
Availability: InStock

Описание

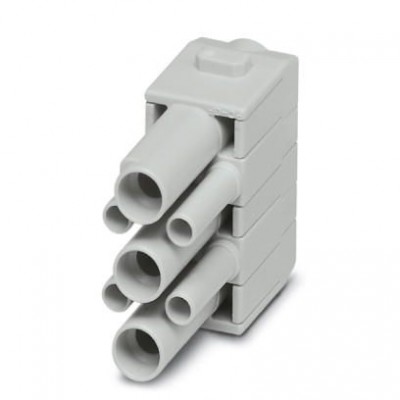

Модуль для установки контактов, полюсов: 3+4, контакты цепи питания: 3, контакты цепи управления: 4, Розетка, Обжим, 830 В, 40 A, 1,5 мм² ... 6 мм², применение: Питание/сигнал

Характеристики

eCl@ss
eCl@ss 5.1	27143424
eCl@ss 6.0	27143424
eCl@ss 8.0	27440205
eCl@ss 9.0	27440217
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 5.0	EC000438
ETIM 6.0	EC000438
UNSPSC
UNSPSC 13.2	39121421
Механические характеристики
Вид при установке	3+4
Диаметр контакта	4 мм
Длина зачищенной части одной жилы	9 мм (9,6 мм (4,0-6,0 мм²)) 8 мм (6 мм (2,5 мм²))
Минимальная высота корпуса	52 мм
Сечение AWG	16 ... 10 (Контакты цепи питания) 26 ... 14 (Контакты цепи управления)
Сечение проводников	1,5 мм² ... 6 мм² (Контакты цепи питания) 0,14 мм² ... 2,5 мм² (Контакты цепи управления)
Циклы установки	≥ 500
Общие сведения
Диаметр проводника вкл. изоляцию	5 мм (для силовых контактов)
Класс воспламеняемости согласно UL 94	V0
Количество модулей	1
Материал, контакт	Медный сплав
Расчетное импульсное напряжение	8 кВ (Контакты цепи питания) 8 кВ (Контакты цепи управления)
Расчетное напряжение (III/3)	830 В (Контакты цепи питания) 830 В (Контакты цепи управления)
Расчетный ток	40 A (Контакты цепи питания) 10 A (Контакты цепи управления)
Серия	HC-M-03/04
Способ подключения	Обжим (Контакты цепи питания) Обжим (Контакты цепи управления)
Тип контакта	с разворотом
Указания по монтажу	Для корпусов высотой ≥ 52 мм. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. На модуле не могут одновременно использоваться защитные крышки HC-B...-TMB-SD-IP65 и HC-B...-TMS-SD-IP65. Не применяется для оптоволоконных контактов CK1,6-ED-...POF.
Размеры
Высота	39,1 мм
Технические данные
Длина	14,6 мм
Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C
Ширина	34,2 мм
Тип изоляционного материала
Материал, держатель контакта	PC
Материал, контактная поверхность	Ag
Характеристики клемм
Указание	Для корпусов HEAVYCON типа HC-B6–B48, требуется стопорная рама с шарниром HC-M-MHR..., обжимные контакты, силовые контакты: CK 4,0-ED..., управляющие контакты: CK 1,6-ED... (обжимные контакты не входят в комплект поставки)
Дополнительные особенности
Цвет	светло-серый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
