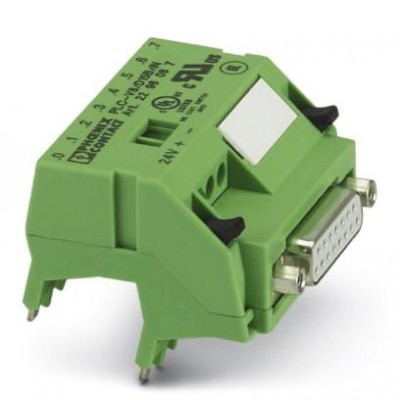

Подсоединение к системе - PLC-V8/D15B/IN - 2296087

Name: Подсоединение к системе - PLC-V8/D15B/IN - 2296087
Brand: Phoenix Contact
SKU: 2296087
Price: 3821 RUB
Availability: InStock

Описание

Адаптер V8 для 8 x PLC-INTERFACE (6,2 мм); Управление: Системная кабельная разводка входных плат ПЛК; Подключение 1: Штекерное подключение (возможна установка на 8 клеммах PLC-INTERFACE); Подключение 2: 1x Гнездовая контактная часть разъема D-SUB (15-полюсн.); количество каналов: 8; логич. схемы управления: подключение к положительному полюсу

Характеристики

eCl@ss
eCl@ss 4.0	27250313
eCl@ss 4.1	27250313
eCl@ss 5.0	27250313
eCl@ss 5.1	27250313
eCl@ss 7.0	27141152
eCl@ss 8.0	27141152
eCl@ss 9.0	27141152
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 5.0	EC002780
ETIM 6.0	EC002780
UNSPSC
UNSPSC 11	39121402
UNSPSC 12.01	39121402
UNSPSC 13.2	39121432
UNSPSC 6.01	30211824
UNSPSC 7.0901	39121402
Общие сведения
Индикатор состояния	LED зел.
Количество точек подключения	1
Макс. допустимое рабочее напряжение	30 В DC
Макс. допустимый ток (на ответвление)	1 A (на каждую цепь передачи сигналов управления)
Макс. допустимый ток (раздельное питание)	3 A
Монтажное положение	на выбор
Подключение согласно стандарту	МЭК / EN
Расчетное импульсное напряжение	0,5 кВ (Функциональная изоляция)
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Параметры подключения на стороне входа
Наименование, подключение	Питание
Поддерживаемые устройства управления
- подходящие платы ввода-вывода	TDIL01 (non-redundant) TDIL11 (redundant)
Размеры
Высота	39 мм
Глубина	50 мм
Резьба винтов	M3
Стандарты и предписания
Расчетное напряжение изоляции	50 В
Технические данные
Полюсов	15
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Ширина	50 мм
Функция
Управление	HONEYWELL Experion PKS C300/C-Series
Характеристики клемм
Длина снятия изоляции	8 мм
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12
Указание	возможна установка на 8 клеммах PLC-INTERFACE
Монтажные характеристики
Тип подключения	Винтовые зажимы
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
