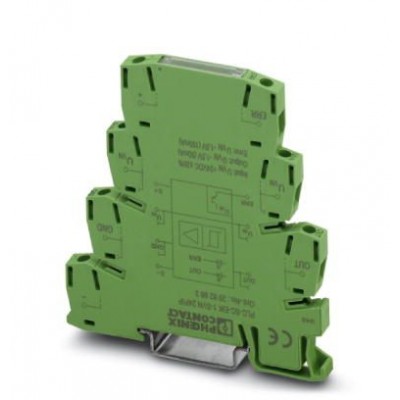

Модуль полупроводникового реле - PLC-SC-EIK 1-SVN 24P/P - 2982663
Описание
PLC-INTERFACE для приложений NAMUR, состоит из основной клеммы PLC-BSС.../21 с винтовым соединением и встроенной схемой, для монтажной рейки NS 35/7,5, коммутация на плюс, 1 замыкающий контакт, входное напряжение 24 В DCХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371001 |
| eCl@ss 5.1 | 27371001 |
| eCl@ss 6.0 | 27371604 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| UNSPSC | |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121542 |
| Активная часть | |
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Индикация рабочего напряжения | LED зел. |
| Мощность потерь при номинальных условиях | 0,34 Вт |
| Типовой входной ток при UN | около 14 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
| Частота передачи | около 350 Гц |
| Выходные данные | |
| Падение напряжения при макс. рабочем токе | ≤ 1,5 В (UR) |
| Контактная часть | |
| Макс. ток продолжительной нагрузки | 50 мА |
| Общие сведения | |
| Индикация ошибок | СИД красн. |
| Класс воспламеняемости согласно UL 94 | V0 |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Стандарты / нормативные документы | МЭК 60664 EN 50178 |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Сторона входа |
| Питание | |
| Потребляемый ток, макс. | около 70 мА (При выходном токе 50 мА) |
| Последовательный интерфейс | |
| Выходное номинальное напряжение | ≤ 100 мВ (в проводящем состоянии) UVN- UR; в запертом состоянии |
| Потенциалы Axioline | |
| Наименование защиты | Защита от переполюсовки Защита от перенапр. |
| Размеры | |
| Высота | 80 мм |
| Глубина | 86 мм |
| Длина кабеля | < 30 м |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 50 В DC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 50 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Сигнальный выход |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 12 |
| Цепь управления | |
| Внутреннее сопротивление | около 1 кΩ |
| Гистерезис переключения | около 0,2 мА |
| Напряжение без нагрузки | 8,2 В DC ±10 % |
| Точка переключения | ≥ 2,1 мА (в проводящем состоянии) ≤ 1,2 мА (в запертом состоянии) 6,3 мА ... 10 мА (при коротком замыкании) 0 мА ... 0,35 мА (при обрыве проводника) |
| Цифровые входы | |
| Защитная цепь / модуль | Диод защиты от переполюсовки Cтабилитроны |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | I |
