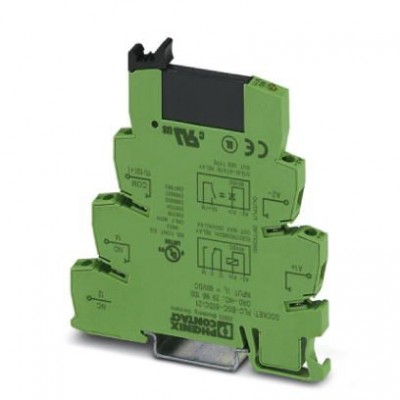

Модуль полупроводникового реле - PLC-OSC- 60DC/ 48DC/100 - 2967455

Name: Модуль полупроводникового реле - PLC-OSC- 60DC/ 48DC/100 - 2967455
Brand: Phoenix Contact
SKU: 2967455
Price: 18862 RUB
Availability: InStock

Описание

PLC-INTERFACE, состоит из основной клеммы PLC-BSC.../21 с винтовым зажимом и вставным миниатюрным полупроводниковым реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, вход: 60 В DC, выход: 3-48 В DC/ 100 мА

Характеристики

eCl@ss
eCl@ss 5.0	27371001
eCl@ss 5.1	27371001
eCl@ss 6.0	27371604
eCl@ss 7.0	27371604
eCl@ss 8.0	27371604
eCl@ss 9.0	27371604
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC001504
ETIM 3.0	EC001504
ETIM 4.0	EC001504
ETIM 5.0	EC001504
ETIM 6.0	EC001504
UNSPSC
UNSPSC 11	39121542
UNSPSC 12.01	39121542
UNSPSC 13.2	39122326
UNSPSC 6.01	30211916
UNSPSC 7.0901	39121542
Активная часть
Диапазон входных напряжений относительно UN	0,8 ... 1,2
Индикация рабочего напряжения	LED желт.
Мощность потерь при номинальных условиях	0,3 Вт
Типовой входной ток при UN	5 мА
Входные данные
Время отключения, типовое	2 мс (Для U_N)
Входное номинальное напряжение UN	60 В DC
Диапазон входных напряжений	48 В DC ... 72 В DC
Порог срабатывания, сигнал "0", относительно UN	≤ 0,4
Порог срабатывания, сигнал "1", относительно UN	≥ 0,8
Частота передачи	100 Гц
Выходные данные
Время включения, типовое	40 мкс (Для U_N)
Выходная коммутация	2 проводная, изолированная
Диапазон выходного напряжения	3 В DC ... 48 В DC
Падение напряжения при макс. рабочем токе	≤ 1 В
Контактная часть
Макс. ток продолжительной нагрузки	100 мА
Общие сведения
Испытательное напряжение, вход / выход	2,5 кВ (50 Гц, 1 мин)
Класс воспламеняемости согласно UL 94	V0
Монтажное положение	на выбор
Режим работы	100 % ED
Стандарты / нормативные документы	МЭК 60664 EN 50178
Указания по монтажу	устанавливаются в ряд без промежутков
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C
Параметры подключения на стороне входа
Наименование, подключение	Сторона входа
Потенциалы Axioline
Наименование защиты	Защита от переполюсовки Защитный диод
Размеры
Высота	80 мм
Глубина	94 мм
Резьба винтов	M3
Стандарты и предписания
Изоляция	Основная изоляция
Технические данные
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	8 мм
Сечение гибкого провода	0,14 мм² ... 2,5 мм²
Сечение жесткого провода	0,14 мм² ... 2,5 мм²
Сечение проводника AWG	26 ... 14
Цифровые входы
Защитная цепь / модуль	Диод защиты от переполюсовки Защитный диод
Монтажные характеристики
Тип подключения	Винтовые зажимы
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	III
