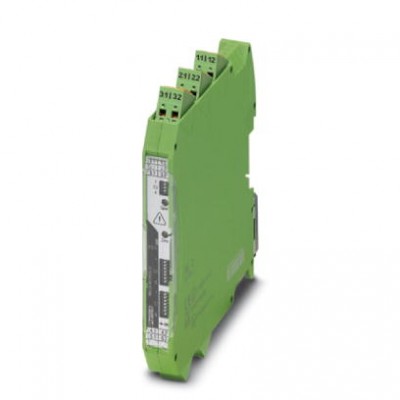

Разделительные усилители - MACX MCR-UI-UI-SP-NC - 2811556

Name: Разделительные усилители - MACX MCR-UI-UI-SP-NC - 2811556
Brand: Phoenix Contact
SKU: 2811556
Price: 29778 RUB
Availability: InStock

Описание

Конфигурируемый усилитель с гальванической развязкой трех цепей, 24 В, соединение цепей питания Фронтальные DIP-переключатели, возможность настройки более 1600 значений преобразования сигналов. Стандартная конфигурация (IN 0 ... 10 В / OUT 0 ... 20 мА), пружинные зажимы, SIL

Характеристики

eCl@ss
eCl@ss 4.0	27210120
eCl@ss 4.1	27210120
eCl@ss 5.0	27210120
eCl@ss 5.1	27210120
eCl@ss 6.0	27210120
eCl@ss 7.0	27210120
eCl@ss 8.0	27210120
eCl@ss 9.0	27210120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002653
ETIM 5.0	EC002653
ETIM 6.0	EC002653
UNSPSC
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	39121008
UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
Аналоговые входы
Входное сопротивление, вход напряжения	около 1 MΩ (± 1...100 В DC)
Входное сопротивление, вход тока	около 10 Ω (± 10...100 мА пост. тока)
Предельная частота (3 дБ)	10 кГц (переключаем. 30 Гц)
Входные данные
Входной сигнал напряжения	0 мВ ... 50 мВ 0 мВ ... 60 мВ 0 мВ ... 75 мВ 0 мВ ... 100 мВ 0 мВ ... 120 мВ 0 мВ ... 150 мВ 0 мВ ... 200 мВ 0 мВ ... 300 мВ 0 мВ ... 500 мВ 0 В ... 1 В 0 В ... 1,5 В 0 В ... 2 В 0 В ... 3 В 0 В ... 5 В 0 В ... 10 В (другие настройки указываются при заказе) 0 В ... 15 В 0 В ... 20 В 0 В ... 30 В 0 В ... 50 В 0 В ... 100 В -50 мВ ... 50 мВ -60 мВ ... 60 мВ -75 мВ ... 75 мВ -100 мВ ... 100 мВ -120 мВ ... 120 мВ -150 мВ ... 150 мВ -200 мВ ... 200 мВ -300 мВ ... 300 мВ -500 мВ ... 500 мВ -1 В ... 1 В -1,5 В ... 1,5 В -2 В ... 2 В -3 В ... 3 В -5 В ... 5 В -10 В ... 10 В -15 В ... 15 В -20 В ... 20 В -30 В ... 30 В -50 В ... 50 В -100 В ... 100 В 1 В ... 5 В 2 В ... 10 В
макс. входное напряжение	± 100 В
макс. входной ток	± 100 мА
мин. входное напряжение	± 50 мВ
Выход сигнала измерительного преобразователя
Выходной сигнал, ток	0 мА ... 5 мА 0 мА ... 10 мА 0 мА ... 20 мА (другие настройки указываются при заказе) 1 мА ... 5 мА 2 мА ... 10 мА 4 мА ... 20 мА -5 мА ... 5 мА -10 мА ... 10 мА -20 мА ... 20 мА
Выходные данные
Выходной сигнал, напряжение	0 В ... 10 В (конфигурирование с помощью DIP-переключателя) 0 В ... 5 В 2 В ... 10 В 1 В ... 5 В -10 В ... 10 В -5 В ... 5 В 0 В ... 2,5 В 0,5 В ... 2,5 В -2,5 В ... 2,5 В
Нагрузка / выходная нагрузка, выход напряжения	≥ 1 кΩ (10 В)
Нагрузка / выходная нагрузка, выход тока	≤ 600 Ω (20 мA; активный) пассивный: ≤ (UB-2 В) / I_{вых. макс.}
Пульсации	< 10 мВ_eff
Интерфейсы
Количество каналов	1
Общие сведения
MTBF	258 лет
UL, США / Канада	UL 61010 Listed Class I, Div. 2, Groups A, B, C, D T6 Class I, Zone 2, Group IIC
Испытательное напряжение, вход / выход / питание	2,5 кВ (50 Гц, 1 мин)
Калибровка измерительного диапазона	± 4 %
Монтажное положение	на выбор
Настройка нуля	± 4 %
Ошибка передачи, макс.	≤ 0,1 % (от предельного значения, скорректирован)
Сертификат для мореплавания	DNV GL 11 564-14HH
Соответствие нормам	Соответствие CE
Ступенчатая характеристика (10-90%)	35 мкс (при 10 кГц) 11 мс (при 30 Гц)
Температурный коэффициент, максимальный	0,0075 %/K
Окружающие условия
Макс. рабочая высота	≤ 2000 м
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Параметры техники безопасности
λDU	6,28 x 10^-8(63 FIT)
λSU	3,16 x 10^-7(316 FIT)
Архитектура	Одноканальный, 1oo1
Вероятность опасного отказа в рамках одного запроса (PFDAVG)	2,76 x 10^-4(1 год)
Вероятность опасного отказа в час (PFHD)	6,28 x 10^-8
Диагностическое покрытие (DC)	0 %
Доля опасных сбоев (SFF)	83,43 %
Требование конструкт. целостности	МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)	2
Питание
Диапазон напряжения питания	12 В DC ... 24 В DC (-20 % / +25 %)
Размеры
Высота	99 мм
Глубина	114,5 мм
Системные ограничения устройств сопряжения с шиной
Тип устройства	Тип A
Стандарты и предписания
ATEX	 II 3 G Ex nA IIC T4 Gc
IECEx	Ex nA IIC T4 Gc
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации)	-20 °C ... 70 °C
Ширина	12,5 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функции
Наименование	Входной разделитель (сигналы "живого нуля")
Характеристики клемм
Длина снятия изоляции	8 мм
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	1,5 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	16
Сечение провода AWG мин.	24
Цифровые входы
Входной сигнал тока	0 мА ... 1 мА (конфигурирование с помощью DIP-переключателя) 0 мА 0 мА ... 2 мА 0 мА ... 3 мА 0 мА ... 5 мА 0 мА ... 10 мА 0 мА ... 15 мА 0 мА ... 20 мА 0 мА ... 30 мА 0 мА ... 50 мА 0 мА ... 100 мА -1 мА ... 1 мА -1,5 мА ... 1,5 мА -2 мА ... 2 мА -3 мА ... 3 мА -5 мА ... 5 мА -10 мА ... 10 мА -15 мА ... 15 мА -20 мА ... 20 мА -30 мА ... 30 мА -50 мА ... 50 мА -100 мА ... 100 мА 1 мА ... 5 мА 2 мА ... 10 мА 4 мА ... 20 мА
Количество входов	1
Цифровые выходы
Количество выходов	1
Габариты и материалы
Материал корпуса	PA 6.6-FR
Дополнительные особенности
Цвет	зеленый
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
