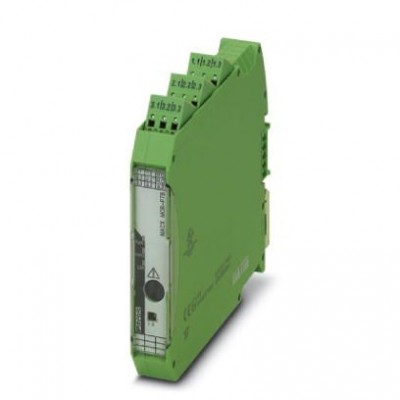

Модуль питания и сигнализации - MACX MCR-PTB-SP - 2924184
Описание
Модуль питания и сигнализации с зажимом push-in, в комплекте с соединителем, устанавливаемым на монтажную рейку ME 17,5 TBUS 1,5/ 5-ST-3,81 GNХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242610 |
| eCl@ss 6.0 | 27242610 |
| eCl@ss 7.0 | 27242610 |
| eCl@ss 8.0 | 27242610 |
| eCl@ss 9.0 | 27242610 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001600 |
| ETIM 4.0 | EC001600 |
| ETIM 5.0 | EC001600 |
| ETIM 6.0 | EC001600 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Входной сигнал напряжения | 19,2 В DC ... 30 В DC |
| Защита от неправильного подключения и импульсных перенапряжений | да |
| Выходные данные | |
| Выходной сигнал тока, максимальный | 3,75 A |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Максимальное напряжение переключения | 50 В AC (33 B AC (2 A) / 50 B DC (0,3 A) / 30 B DC (2 A)) |
| Материал контакта | Золото (Au) |
| Общие сведения | |
| UL, США / Канада | UL 61010 Listed Class I, Div. 2, Groups A, B, C, D T5 Class I, Zone 2, Group IIC |
| Индикатор состояния | 1 x красный СИД(сбой) 2 зеленых светодиода (PWR1 и PWR2) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| IECEx | Ex nA nC IIC T4 Gc X |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
| Ширина | 17,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Выходное напряжение | Входное напряжение - мак. 0,8 В при 3,75 А |
| Наименование, выход | Реле |
| Электрические данные | |
| Предохранитель | 5 А (возможность изменения), инертн., 250 В AC |
| Габариты и материалы | |
| Материал корпуса | Полиамид (РА 6.6) |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
