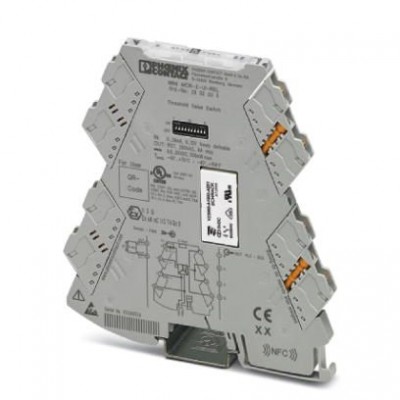

Реле предельного значения - MINI MCR-2-UI-REL - 2902033

Name: Реле предельного значения - MINI MCR-2-UI-REL - 2902033
Brand: Phoenix Contact
SKU: 2902033
Price: 14171 RUB
Availability: InStock

Описание

Универсальное реле предельного значения с выходом для реле с переключающим контактом и штекерным разъемом для переключения предельных значений аналоговых сигналов. Настраивается DIP-переключателями или с помощью ПО. Винтовые зажимы, стандартная конфигурация.. Универсальное реле предельного значения с выходом для реле с переключающим контактом и штекерным разъемом для переключения предельных значений аналоговых сигналов. На входе могут обрабатываться сигналы тока в диапазоне от 0 мА до 24 мА и сигналы напряжения в диапазоне 0 В до 12 В. В вых. цепи установлено реле с переключающим контактом. Так коммутируются нагрузки до 250 В AC/DC и макс. 6 A. Устройство можно конфигурировать с помощью бесплатного программного обеспечения. Стандартные настройки можно также изменять при помощи DIP-переключателей, расположенных на устройстве (см. таблицу конфигураций). Измерительный преобразователь поддерживает функцию диагностики неисправностей и связь NFC.

Характеристики

eCl@ss
eCl@ss 5.1	27210122
eCl@ss 6.0	27210122
eCl@ss 7.0	27210122
eCl@ss 8.0	27210122
eCl@ss 9.0	27210122
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002654
ETIM 5.0	EC002654
ETIM 6.0	EC002654
UNSPSC
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	39121008
UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
Аналоговые входы
Входное сопротивление, вход напряжения	> 120 кΩ
Входное сопротивление, вход тока	около 50 Ω (+ 0,7 В для проверочного диода)
Входные данные
Внутренний гистерезис	настраивается пользователем с помощью ПО
Входной сигнал напряжения	0 В ... 10 В (настраивается DIP-переключателем) 0 В ... 12 В (настраивается DIP-переключателем)
макс. входное напряжение	12 В
макс. входной ток	24 мА
Входные данные измерительного преобразователя
Конфигурируемый / программируемый	есть
Выходной переключающий контакт
Диапазон настройки задержки срабатывания	0 c ... 10 c (настраивается пользователем с помощью ПО)
Интерфейсы
Количество каналов	1
Контактная часть
Исполнение контакта	1 переключающий контакт
Макс. ток продолжительной нагрузки	6 A
Максимальное напряжение переключения	250 В AC 240 В AC (UL)
Материал контакта	AgSnO₂, твердое золочение
Минимальный коммутационный ток	100 мА (12 В DC)
Общие сведения
GL	На рассмотрении GL
UL, США / Канада	UL 508 Listed Class I, Div. 2, Groups A, B, C, D T4A Class I, Zone 2, Group IIC T4A
Гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Долговечность механическая	2x 10⁷коммутационных циклов
Индикатор состояния	Светодиодный индикатор, желтый (Выходной переключающий контакт)
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Монтажное положение	на выбор
Ошибка передачи, макс.	0,1 % (от предела)
Потребляемая мощность	≤ 0,5 Вт
Соответствие нормам	Соответствие CE
Температурный коэффициент, максимальный	0,01 %/K
Точность точки переключения	< 0,1 %
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Питание
Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Номинальное напряжение питания	24 В DC
Размеры
Высота	110,5 мм
Глубина	120,5 мм
Резьба винтов	M3
Релейные выходы
Максимальный коммутационный ток	6 A (При 250 В AC)
Стандарты и предписания
ATEX	 II 3 G Ex nA nC IIC T4 Gc X
Излучение помех	EN 61000-6-4
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	10 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.	0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.	1,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.	0,2 мм²
Цифровые входы
Входной сигнал тока	0 мА ... 20 мА (настраивается DIP-переключателем) 0 мА ... 24 мА (настраивается с помощью ПО)
Электропитание
Потребляемый ток, типовой	40 мА (12 В DC) 20 мА (24 В DC)
Габариты и материалы
Материал корпуса	PBT
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
