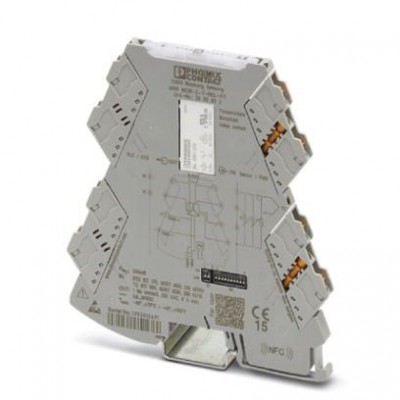

Реле предельного значения - MINI MCR-2-T-REL-PT - 2905633

Name: Реле предельного значения - MINI MCR-2-T-REL-PT - 2905633
Brand: Phoenix Contact
SKU: 2905633
Price: 15372 RUB
Availability: InStock

Описание

Универсально конфигурируемый температурный предельный выключатель с замыкающим релейным выходом для подсоединения 2-, 3-, 4-проводных термометров сопротивления и термоэлементов. Настраивается DIP-переключателями или с помощью ПО. Технология соединения рush-in. Универсальное конфигурируемое реле предельного значения температуры с релейным выходом и штекерными разъемами для контроля предельных значений температуры. На вход могут поступать сигналы 2-, 3-, 4-проводных датчиков RTD и TC. На выходе имеется реле с замыкающим контактом. Так коммутируются нагрузки до 250 В AC/DC и макс. 6 A. Устройство можно конфигурировать с помощью бесплатного программного обеспечения или смартфона. Стандартные настройки можно также изменять при помощи DIP-переключателей, расположенных на устройстве (см. таблицу конфигураций). Реле предельного значения температуры поддерживает функцию диагностики неисправностей и связь NFC.

Характеристики

eCl@ss
eCl@ss 5.1	27210122
eCl@ss 6.0	27210122
eCl@ss 7.0	27210122
eCl@ss 8.0	27210122
eCl@ss 9.0	27210122
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002654
ETIM 5.0	EC002654
ETIM 6.0	EC002654
Аналоговые входы
Диапазон сопротивлений, линейн.	0 Ω ... 4000 Ω
Применяемые типы датчиков (RTD)	Платиновый, никелевый, медный датчики
Применяемые типы датчиков (TC)	B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L
Входные данные
Внутренний гистерезис	настраивается пользователем с помощью ПО
диапазон напряжения сигнала (мВ), линейный	-500 мВ ... 500 мВ
Применяемые входные источники	Термометр сопротивления
Входы датчика
Ток питания датчика	около 200 мкA
Выходной переключающий контакт
Диапазон настройки задержки срабатывания	0 c ... 10 c (настраивается пользователем с помощью ПО)
Интерфейсы
Количество каналов	1
Контактная часть
Исполнение контакта	1 замыкающий контакт
Макс. ток продолжительной нагрузки	6 A
Максимальное напряжение переключения	250 В AC 240 В AC (UL)
Материал контакта	AgSnO₂, твердое золочение
Минимальный коммутационный ток	100 мА (12 В DC)
Общие сведения
GL	На рассмотрении GL
UL, США / Канада	UL 508 Listed Class I, Div. 2, Groups A, B, C, D T4A Class I, Zone 2, Group IIC T4A
Гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Долговечность механическая	2x 10⁷коммутационных циклов
Индикатор состояния	Светодиодный индикатор, желтый (Выходной переключающий контакт)
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Монтажное положение	на выбор
Потребляемая мощность	570 мВт
Соответствие нормам	Соответствие CE
Способ подключения	2-, 3-, 4-проводной
Температурный коэффициент, максимальный	0,01 %/K
Точность точки переключения	< 0,1 %
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Питание
Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Номинальное напряжение питания	24 В DC
Размеры
Высота	110,5 мм
Глубина	120,5 мм
Релейные выходы
Максимальный коммутационный ток	6 A (При 250 В AC)
Стандарты и предписания
ATEX	 II 3 G Ex nA nC IIC T4 Gc X
Излучение помех	EN 61000-6-4
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	10 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Сечение гибкого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,14 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.	0,14 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.	0,14 мм²
Цифровые входы
Макс. допустимое сопротивление кабельной системы	≤ 25 Ω (на кабель, RTD в 3- или 4-проводной схеме подключения) ≤ 50 Ω (регулируемое, RTD в 2-проводной схеме подключения)
Электропитание
Потребляемый ток, типовой	44 мА (12 В DC) 22 мА (24 В DC)
Габариты и материалы
Материал корпуса	PBT
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
