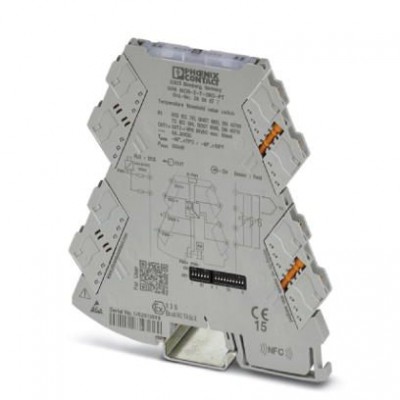

Реле предельного значения - MINI MCR-2-T-2RO-PT - 2906877

Name: Реле предельного значения - MINI MCR-2-T-2RO-PT - 2906877
Brand: Phoenix Contact
SKU: 2906877
Price: 15556 RUB
Availability: InStock

Описание

Универсально конфигурируемый температурный предельный выключатель с двумя транзисторными выходами для подсоединения 2-, 3-, 4-проводных термометров сопротивления и термоэлементов. Настройка при помощи DIP-переключателей или ПО, зажимы push-in. Универсальный конфигурируемый температурный предельный выключатель с двумя транзисторными выходами для подсоединения 2-, 3-, 4-проводных термометров сопротивления и термоэлементов. Устройство можно конфигурировать с помощью бесплатного программного обеспечения или смартфона. Стандартные настройки можно также изменять при помощи DIP-переключателей, расположенных на устройстве (см. таблицу конфигураций). Реле предельного значения температуры поддерживает функцию диагностики неисправностей и связь NFC.

Характеристики

eCl@ss
eCl@ss 5.1	27210122
eCl@ss 6.0	27210122
eCl@ss 7.0	27210122
eCl@ss 8.0	27210122
eCl@ss 9.0	27210122
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002654
ETIM 5.0	EC002654
ETIM 6.0	EC002654
UNSPSC
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	39121008
UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
Аналоговые входы
Диапазон сопротивлений, линейн.	0 Ω ... 4000 Ω
Применяемые типы датчиков (RTD)	Платиновый, никелевый, медный датчики
Применяемые типы датчиков (TC)	B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L
Входные данные
диапазон напряжения сигнала (мВ), линейный	-500 мВ ... 500 мВ
Применяемые входные источники	Термометр сопротивления
Входы датчика
Ток питания датчика	около 200 мкA
Интерфейсы
Количество каналов	1
Контактная часть
Исполнение контакта	2 замыкающих контакта
Максимальное напряжение переключения	30 В DC
Общие сведения
GL	На рассмотрении GL
UL, США / Канада	UL 508 Listed Class I, Div. 2, Groups A, B, C, D T6 Class I, Zone 2, Group IIC T6
Гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Индикатор состояния	Светодиодный индикатор, желтый (Выходной переключающий контакт)
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Монтажное положение	на выбор
Потребляемая мощность	350 мВт
Соответствие нормам	Соответствие CE
Способ подключения	2-, 3-, 4-проводной
Температурный коэффициент, максимальный	0,01 %/K
Точность точки переключения	< 0,1 %
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Питание
Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Номинальное напряжение питания	24 В DC
Размеры
Высота	110,5 мм
Глубина	120,5 мм
Релейные выходы
Максимальный коммутационный ток	100 мА (30 V (≤ 50 °C)) 70 мА (30 V (51 °C ... 70 °C))
Стандарты и предписания
ATEX	 II 3 G Ex nA IIC T4 Gc X
Излучение помех	EN 61000-6-4
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	10 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Сечение гибкого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,14 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.	0,14 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.	0,14 мм²
Цифровые входы
Количество входов	1
Макс. допустимое сопротивление кабельной системы	≤ 25 Ω (на кабель, RTD в 3- или 4-проводной схеме подключения) ≤ 50 Ω (регулируемое, RTD в 2-проводной схеме подключения)
Цифровые выходы
Количество выходов	2
Электропитание
Потребляемый ток, типовой	20 мА (12 В DC) 10 мА (24 В DC)
Габариты и материалы
Материал корпуса	PBT
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
