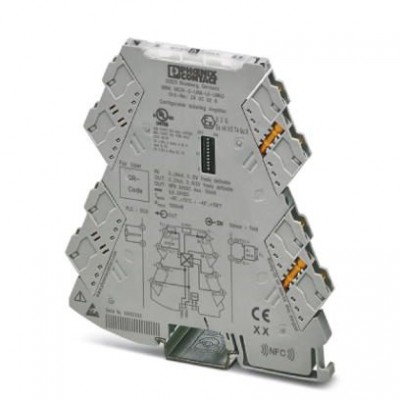

Разделительные усилители - MINI MCR-2-UNI-UI-UIRO - 2902026

Name: Разделительные усилители - MINI MCR-2-UNI-UI-UIRO - 2902026
Brand: Phoenix Contact
SKU: 2902026
Price: 20898 RUB
Availability: InStock

Описание

Универсально настраиваемый разделительный усилитель 4 цепей, с выходным переключающим контактом и штекерными разъемами c гальванической развязкой аналоговых сигналов. Настраивается DIP-переключателями или с помощью ПО. Винтовые зажимы, стандартная конфигурация.. Конфигурируемый, свободно настраиваемый разделительный усилитель 4 цепей с коммутационным выходом и штекерными разъемами для гальванической развязки, преобразования, усиления и фильтрации стандартных и нормированных сигналов. На входе могут обрабатываться сигналы тока в диапазоне 0 мА ... 24 мА и сигналы напряжения в диапазоне от 0 В до 12 В. На выходе возможны сигналы от 0 мА до 21 мА или от 0 В до 10,5 В. Минимальный диапазон измерения составляет 1 мА или 0,5 В. Полная точность сохраняется при диапазоне измерения более 10 мА или более 5 В. Устройство можно конфигурировать с помощью бесплатного программного обеспечения. Стандартные настройки можно также изменять при помощи DIP-переключателей, расположенных на устройстве (см. таблицу конфигураций). Измерительный преобразователь поддерживает функцию диагностики неисправностей и обмен данными NFC.

Характеристики

eCl@ss
eCl@ss 4.0	27210120
eCl@ss 4.1	27210120
eCl@ss 5.0	27210120
eCl@ss 5.1	27210120
eCl@ss 6.0	27210120
eCl@ss 7.0	27210120
eCl@ss 8.0	27210120
eCl@ss 9.0	27210120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002653
ETIM 5.0	EC002653
ETIM 6.0	EC002653
UNSPSC
UNSPSC 11	39121004
UNSPSC 12.01	39121004
UNSPSC 13.2	39121008
UNSPSC 6.01	30211502
UNSPSC 7.0901	39121004
Аналоговые входы
Входное сопротивление, вход напряжения	> 120 кΩ
Входное сопротивление, вход тока	около 50 Ω (+ 0,7 В для проверочного диода)
Входные данные
Входной сигнал напряжения	0 В ... 10 В (настраивается DIP-переключателем) 2 В ... 10 В (настраивается DIP-переключателем) 0 В ... 5 В (настраивается DIP-переключателем) 1 В ... 5 В (настраивается DIP-переключателем) 10 В ... 0 В (настраивается DIP-переключателем) 10 В ... 2 В (настраивается DIP-переключателем) 5 В ... 0 В (настраивается DIP-переключателем) 5 В ... 1 В (настраивается DIP-переключателем) 0 В ... 12 В (настраивается с помощью ПО)
макс. входное напряжение	12 В
макс. входной ток	24 мА
Входные данные измерительного преобразователя
Конфигурируемый / программируемый	есть
Выход сигнала измерительного преобразователя
Выходной сигнал, ток	0 мА ... 20 мА (настраивается DIP-переключателем) 4 мА ... 20 мА (настраивается DIP-переключателем) 0 мА ... 10 мА (настраивается DIP-переключателем) 2 мА ... 10 мА (настраивается DIP-переключателем) 0 мА ... 21 мА (настраивается с помощью ПО)
Выходные данные
Выходной сигнал, напряжение	0 В ... 10 В (настраивается DIP-переключателем) 2 В ... 10 В (настраивается DIP-переключателем) 0 В ... 5 В (настраивается DIP-переключателем) 1 В ... 5 В (настраивается DIP-переключателем) 0 В ... 10,5 В (настраивается с помощью ПО)
макс. выходное напряжение	около 12,3 В
макс. выходной ток	24,6 мА
Нагрузка / выходная нагрузка, выход напряжения	≥ 10 кΩ
Нагрузка / выходная нагрузка, выход тока	≤ 600 Ω (при 20 мА)
Пульсации	< 20 мB_(ДА)(при 600 Ом) < 20 мB_(ДА)(при 600 Ом)
Данные по ЭМС
типичное отклонение от конечного значения измерительного диапазона	0,2 %
Интерфейсы
Количество каналов	1
Контактная часть
Исполнение контакта	1 замыкающий контакт
Максимальное напряжение переключения	30 В DC
Минимальное напряжение переключения	1 В
Минимальный коммутационный ток	100 мкA
Общие сведения
GL	На рассмотрении GL
UL, США / Канада	UL 508 Listed Class I, Div. 2, Groups A, B, C, D T6 Class I, Zone 2, Group IIC T6
Гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Индикатор состояния	Светодиодный индикатор, желтый (Выходной переключающий контакт)
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Монтажное положение	на выбор
Ошибка передачи, макс.	0,1 % (от предела)
Потребляемая мощность	≤ 1 Вт (при I_OUT= 20 мА, 9,6 В DC, 600 Ω нагрузка)
Соответствие нормам	Соответствие CE
Стандарты / нормативные документы	EN 61000-4-3
Ступенчатая характеристика (10-90%)	около 140 мс (Частота выборки 15 Гц) около 45 мс (Частота выборки 60 Гц) около 25 мс (Частота выборки 240 Гц)
Температурный коэффициент, максимальный	0,01 %/K
Температурный коэффициент, стандартн.	0,01 %/K
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Питание
Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Номинальное напряжение питания	24 В DC
Размеры
Высота	110,5 мм
Глубина	120,5 мм
Резьба винтов	M3
Релейные выходы
Максимальный коммутационный ток	100 мА (при 30 В)
Стандарты и предписания
ATEX	 II 3 G Ex nA IIC T4 Gc X
Излучение помех	EN 61000-6-4
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	10 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.	0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.	1,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.	0,2 мм²
Цифровые входы
Входной сигнал тока	0 мА ... 20 мА (настраивается DIP-переключателем) 4 мА ... 20 мА (настраивается DIP-переключателем) 0 мА ... 10 мА (настраивается DIP-переключателем) 2 мА ... 10 мА (настраивается DIP-переключателем) 20 мА ... 0 мА (настраивается DIP-переключателем) 20 мА ... 4 мА (настраивается DIP-переключателем) 10 мА ... 0 мА (настраивается DIP-переключателем) 10 мА ... 2 мА (настраивается DIP-переключателем) 0 мА ... 24 мА (настраивается с помощью ПО)
Количество входов	1
Цифровые выходы
Количество выходов	1
Электропитание
Потребляемый ток, типовой	32 мА (24 В DC) 63 мА (12 В DC)
Габариты и материалы
Материал корпуса	PBT
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
