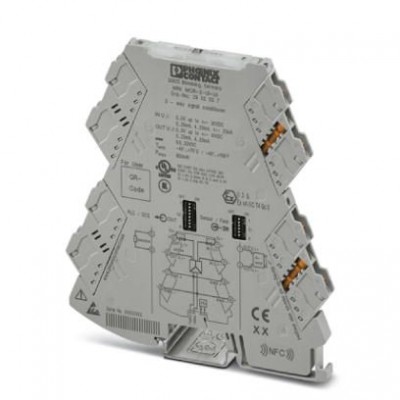

Разделительные усилители - MINI MCR-2-UI-UI - 2902037

Name: Разделительные усилители - MINI MCR-2-UI-UI - 2902037
Brand: Phoenix Contact
SKU: 2902037
Price: 15459 RUB
Availability: InStock

Описание

Разделительный усилитель трех цепей со штекерными разъемами и калиброванным переключением диапазонов измерения для гальванической развязки одно- и двухполюсных аналоговых сигналов. Вход и выход настраиваются при помощи DIP-переключателей. Винтовые зажимы, стандартная конфигурация.. Конфигурируемый DIP-переключателями разделительный усилитель трех цепей со штекерными разъемами и калиброванным переключением диапазонов измерения применяется для гальванической развязки, преобразования, усиления и фильтрации однополярных и биполярных стандартных и нормированных сигналов. На вход подаются аналоговые нормированные сигналы 0 ... 20 мА, 4 ... 20 мА, 0 ... 10 В, 0 ... 5 В, 1 ... 5 В или 10 ... 10 В, а также сигналы 2 ... 10 В, 0 ... 20 В, 4 ... 20 В, 0 ... 24 В, 0 ... 30 В, -5 ... 5 В, -20 ... 20 В, -24 ... 24 В, -30 ... 30 В и -20 ... 20 мА. На выходе могут быть 0 ... 20 мА, 4 ... 20 мА, 0 ... 10 В, 0 ... 5 В, 1 ... 5 В, -10 ... 10 В и -5 ... 5 В. После переключения диапазона измерения не требуется корректировка. Измерительный преобразователь поддерживает функцию диагностики неисправностей и связь NFC.

Характеристики

eCl@ss
eCl@ss 4.0	27210120
eCl@ss 4.1	27210120
eCl@ss 5.0	27210120
eCl@ss 5.1	27210120
eCl@ss 6.0	27210120
eCl@ss 7.0	27210120
eCl@ss 8.0	27210120
eCl@ss 9.0	27210120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002653
ETIM 5.0	EC002653
ETIM 6.0	EC002653
UNSPSC
UNSPSC 11	39121004
UNSPSC 12.01	39121004
UNSPSC 13.2	39121008
UNSPSC 6.01	30211502
UNSPSC 7.0901	39121004
Аналоговые входы
Входное сопротивление, вход напряжения	> 1000 кΩ
Входное сопротивление, вход тока	около 63 Ω (+ 0,7 В для проверочного диода)
Предельная частота (3 дБ)	30 Гц (настраивается DIP-переключателем) 5 кГц (настраивается DIP-переключателем)
Входные данные
Входной сигнал напряжения	0 В ... 5 В (настраивается DIP-переключателем) 1 В ... 5 В (настраивается DIP-переключателем) -5 В ... 5 В (настраивается DIP-переключателем) 0 В ... 10 В (настраивается DIP-переключателем) 2 В ... 10 В (настраивается DIP-переключателем) -10 В ... 10 В (настраивается DIP-переключателем) 0 В ... 20 В (настраивается DIP-переключателем) 4 В ... 20 В (настраивается DIP-переключателем) -20 В ... 20 В (настраивается DIP-переключателем) 0 В ... 24 В (настраивается DIP-переключателем) 4,8 В ... 24 В (настраивается DIP-переключателем) -24 В ... 24 В (настраивается DIP-переключателем) 0 В ... 30 В (настраивается DIP-переключателем) 6 В ... 30 В (настраивается DIP-переключателем) -30 В ... 30 В (настраивается DIP-переключателем)
макс. входное напряжение	33 В
макс. входной ток	24 мА
Входные данные измерительного преобразователя
Конфигурируемый / программируемый	есть
Выход сигнала измерительного преобразователя
Выходной сигнал, ток	0 мА ... 20 мА (настраивается DIP-переключателем) 4 мА ... 20 мА (настраивается DIP-переключателем)
Выходные данные
Выходной сигнал, напряжение	0 В ... 5 В (настраивается DIP-переключателем) 1 В ... 5 В (настраивается DIP-переключателем) -5 В ... 5 В (настраивается DIP-переключателем) 0 В ... 10 В (настраивается DIP-переключателем) 2 В ... 10 В (настраивается DIP-переключателем) -10 В ... 10 В (настраивается DIP-переключателем)
макс. выходной ток	22 мА
Нагрузка / выходная нагрузка, выход напряжения	≥ 10 кΩ
Нагрузка / выходная нагрузка, выход тока	≤ 600 Ω (при 20 мА)
Пульсации	< 20 мB_(ДА)(при 600 Ом) < 20 мB_(ДА)(при 600 Ом)
Ток короткого замыкания	< 32 мА
Интерфейсы
Количество каналов	1
Общие сведения
UL, США / Канада	UL 508 Listed Class I, Div. 2, Groups A, B, C, D T6 Class I, Zone 2, Group IIC T6
Гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Монтажное положение	на выбор
Ошибка передачи, макс.	≤ 0,1 % (от предела) ≤ 0,15 % (от предельного значения, при ВХ.: 4 ... 20 мА / ВЫХ.: -10 В ... 10 В)
Потребляемая мощность	≤ 800 мВт (при I_OUT= 20 мА, 9,6 В DC, 600 Ω нагрузка)
Сертификат для мореплавания	DNV GL 14445-15HH
Соответствие нормам	Соответствие CE
Стандарты / нормативные документы	EN 61000-4-3
Ступенчатая характеристика (10-90%)	< 8,5 мс (с фильтром 30 Гц)
Температурный коэффициент, максимальный	0,01 %/K
Температурный коэффициент, стандартн.	0,01 %/K
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Питание
Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Номинальное напряжение питания	24 В DC
Размеры
Высота	110,5 мм
Глубина	120,5 мм
Резьба винтов	M3
Стандарты и предписания
ATEX	 II 3 G Ex nA IIC T4 Gc X
Излучение помех	EN 61000-6-4
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	10 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.	0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.	1,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.	0,2 мм²
Цифровые входы
Входной сигнал тока	0 мА ... 20 мА (настраивается DIP-переключателем) 4 мА ... 20 мА (настраивается DIP-переключателем) -20 мА ... 20 мА (настраивается DIP-переключателем)
Количество входов	1
Цифровые выходы
Количество выходов	1
Электропитание
Потребляемый ток, типовой	25 мА (Выход сигнала тока, при 24 В DC, включ. нагрузку) 54 мА (Выход тока, при 12 В DC, вкл. нагрузку)
Габариты и материалы
Материал корпуса	PBT
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
