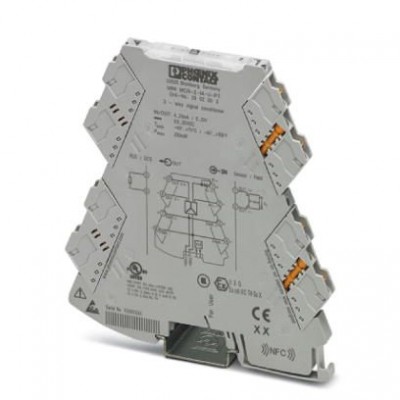

Разделительные усилители - MINI MCR-2-I4-U-PT - 2902003

Name: Разделительные усилители - MINI MCR-2-I4-U-PT - 2902003
Brand: Phoenix Contact
SKU: 2902003
Price: 11085 RUB
Availability: InStock

Описание

Разделительный усилитель трех цепей со штекерными разъемами и гальванической развязкой аналоговых сигналов. Входной сигнал: 4 ... 20 мА, выходной сигнал: 0 ... 10 В, зажимы рush-in. Разделительный усилитель трех цепей со штекерными разъемами для гальванической развязки, преобразования, усиления и фильтрации нормированных сигналов. Измерительный преобразователь поддерживает функцию диагностики неисправностей и связь NFC.

Характеристики

eCl@ss
eCl@ss 4.0	27210120
eCl@ss 4.1	27210120
eCl@ss 5.0	27210120
eCl@ss 5.1	27210120
eCl@ss 6.0	27210120
eCl@ss 7.0	27210120
eCl@ss 8.0	27210120
eCl@ss 9.0	27210120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002653
ETIM 5.0	EC002653
ETIM 6.0	EC002653
UNSPSC
UNSPSC 11	39121004
UNSPSC 12.01	39121004
UNSPSC 13.2	39121008
UNSPSC 6.01	30211502
UNSPSC 7.0901	39121004
Аналоговые входы
Входное сопротивление, вход тока	около 63 Ω (+ 0,7 В для проверочного диода)
Предельная частота (3 дБ)	около 30 Гц
Входные данные измерительного преобразователя
Конфигурируемый / программируемый	нет
Выходные данные
Выходной сигнал, напряжение	0 В ... 10 В
макс. выходное напряжение	11 В
Нагрузка / выходная нагрузка, выход напряжения	≥ 10 кΩ
Пульсации	< 20 мB_(ДА)(на 10 кОм)
Ток короткого замыкания	< 15 мА
Интерфейсы
Количество каналов	1
Общие сведения
UL, США / Канада	UL 508 Listed Class I, Div. 2, Groups A, B, C, D T6 Class I, Zone 2, Group IIC T6
Гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Монтажное положение	на выбор
Ошибка передачи, макс.	0,1 % (от предела)
Потребляемая мощность	≤ 200 мВт (при 9,6 В DC)
Сертификат для мореплавания	DNV GL 14445-15HH
Соответствие нормам	Соответствие CE
Стандарты / нормативные документы	EN 61000-4-3
Ступенчатая характеристика (10-90%)	около 10 мс
Температурный коэффициент, максимальный	0,01 %/K
Температурный коэффициент, стандартн.	0,01 %/K
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Питание
Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Номинальное напряжение питания	24 В DC
Размеры
Высота	110,5 мм
Глубина	120,5 мм
Стандарты и предписания
ATEX	 II 3 G Ex nA IIC T4 Gc X
Излучение помех	EN 61000-6-4
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	10 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Сечение гибкого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,14 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.	0,14 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.	0,14 мм²
Цифровые входы
Входной сигнал тока	4 мА ... 20 мА
Количество входов	1
Цифровые выходы
Количество выходов	1
Электропитание
Потребляемый ток, типовой	25 мА (24 В DC) 54 мА (12 В DC)
Габариты и материалы
Материал корпуса	PBT
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
