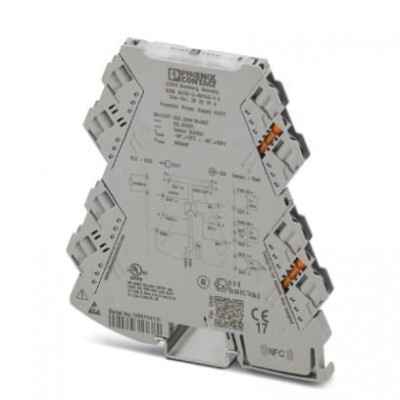

Разделитель питания - MINI MCR-2-RPSS-I-I - 2902014

Name: Разделитель питания - MINI MCR-2-RPSS-I-I - 2902014
Brand: Phoenix Contact
SKU: 2902014
Price: 13904 RUB
Availability: InStock

Описание

Разделитель питания с развязкой 3 цепей и штекерными разъемами. Поддержка HART, входной сигнал 0(4)...20 мА, выходной сигнал 0(4)...20 мА. Устройство может использоваться как в режиме развязки, так и в режиме развязки с питанием. Винтовые зажимы. Разделительный усилитель питания со штекерными разъемами запитывает находящиеся в поле передатчики и обеспечивает гальваническую развязку между входным и выходным сигналами. HART-протоколы данных могут передаваться в оба направления. Устройство может использоваться как в режиме развязки, так и в режиме развязки с питанием. На входе и выходе доступны при максимальном измерительном сопротивлении на выходе в 600 Ω гальванически развязанные аналоговые нормированные сигналы 0 ... 20 мA или 4 ... 20 мA. Измерительный преобразователь поддерживает функцию диагностики неисправностей и связь NFC.

Характеристики

eCl@ss
eCl@ss 4.0	27210120
eCl@ss 4.1	27210120
eCl@ss 5.0	27210120
eCl@ss 5.1	27210120
eCl@ss 6.0	27210120
eCl@ss 7.0	27210120
eCl@ss 8.0	27210120
eCl@ss 9.0	27210120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002653
ETIM 5.0	EC002653
ETIM 6.0	EC002653
UNSPSC
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	39121008
UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
Аналоговые входы
Входное сопротивление, вход тока	около 68 Ω (+ 0,7 В для проверочного диода)
Предельная частота (3 дБ)	> 1,75 кГц (тип.)
Входные данные
Напряжение питания передатчика	> 19,5 В
Выход сигнала измерительного преобразователя
Выходной сигнал, ток	4 мА ... 20 мА (Режимы развязки сигнальных цепей и цепей питания) 0 мА ... 20 мА (Режим развязки)
Выходные данные
макс. выходной ток	24 мА
Нагрузка / выходная нагрузка, выход тока	≤ 600 Ω (при 20 мА)
Передаточная характеристика	1:1 для входного сигнала
Пульсации	< 20 мB_(ДА)(при 600 Ом)
Интерфейсы
Количество каналов	1
Общие сведения
GL	C, EMC2
UL, США / Канада	UL 508 Listed Class I, Div. 2, Groups A, B, C, D T5 Class I, Zone 2, Group IIC T5
Гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Монтажное положение	на выбор
Ошибка передачи, макс.	0,05 % (от предельного значения, при 4 мA ... 20 мA) 0,1 % (от предельного значения, при 0 мA ... 20 мA)
Потребляемая мощность	≤ 1400 мВт (при I_OUT= 20 мА, 9,6 В DC, 600 Ω нагрузка)
Сертификат для мореплавания	DNV GL 14445-15HH
Соответствие нормам	Соответствие CE
Стандарты / нормативные документы	EN 61000-4-3
Ступенчатая характеристика (10-90%)	< 200 мкс (тип.)
Температурный коэффициент, максимальный	0,0075 %/K
Температурный коэффициент, стандартн.	0,0075 %/K
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Питание
Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Номинальное напряжение питания	24 В DC
Размеры
Высота	110,5 мм
Глубина	120,5 мм
Резьба винтов	M3
Стандарты и предписания
ATEX	 II 3 G Ex nA IIC T4 Gc X
Излучение помех	EN 61000-6-4
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	10 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.	0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.	1,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.	0,2 мм²
Цифровые входы
Входной сигнал тока	4 мА ... 20 мА (Режимы развязки сигнальных цепей и цепей питания) 0 мА ... 20 мА (Режим развязки)
Количество входов	1
Описание входа	Вход сигнала тока (цепь датчика)
Цифровые выходы
Количество выходов	1
Наименование, выход	выход тока
Электропитание
Потребляемый ток, типовой	25 мА (при 24 В DC и в режиме развязки сигнальных цепей) 50 мА (при 24 В DC и в режиме развязки цепей питания) 55 мА (при 12 В DC и в режиме развязки сигнальных цепей) 110 мА (при 12 В DC и в режиме развязки цепей питания)
Габариты и материалы
Материал корпуса	PBT
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
