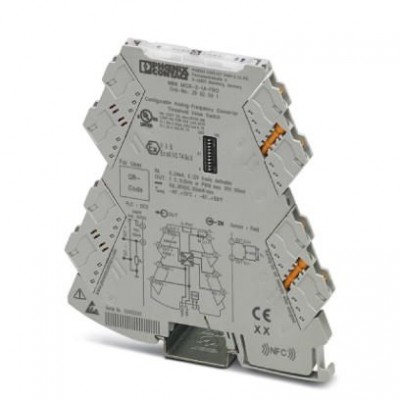

Преобразователь частоты - MINI MCR-2-UI-FRO - 2902031

Name: Преобразователь частоты - MINI MCR-2-UI-FRO - 2902031
Brand: Phoenix Contact
SKU: 2902031
Price: 14171 RUB
Availability: InStock

Описание

Аналоговый частотный преобразователь с функциями предельного значения и штекерным разъемом для преобразования нормированных сигналов в частотные сигналы или сигналы PWM. Настройка при помощи DIP-переключателей или ПО. Винтовые зажимы, стандартная конфигурация.. Настраиваемый аналоговый измерительный преобразователь частоты с дополнительным переключающим выходом, функцией предельного значения и разъемной технологией подключения для преобразования аналоговых нормированных сигналов в сигналы частоты или сигналы с широтно-импульсной модуляцией. На входе могут обрабатываться сигналы тока в диапазоне от 0 мА до 24 мА и сигналы напряжения в диапазоне от 0 В до 12 В. На выходе возможны сигналы частоты в диапазоне от 0 до 11 кГц или сигналы с широтно-импульсной модуляцией от 0 % до 100 %. Кроме того выход можно использовать в качестве коммутационного выхода с настройкой двух порогов коммутации отдельно друг от друга. Минимальный диапазон измерения составляет 1 мА или 0,5 В. Полная точность сохраняется при диапазоне измерения более 10 мА или более 5 В. Устройство можно конфигурировать с помощью бесплатного программного обеспечения. Стандартные настройки можно также изменять при помощи DIP-переключателей, расположенных на устройстве (см. таблицу конфигураций). Измерительный преобразователь поддерживает функцию диагностики неисправностей и связь NFC.

Характеристики

eCl@ss
eCl@ss 4.0	27210120
eCl@ss 4.1	27210120
eCl@ss 5.0	27210120
eCl@ss 5.1	27210120
eCl@ss 6.0	27210120
eCl@ss 7.0	27210120
eCl@ss 8.0	27210120
eCl@ss 9.0	27210120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002653
ETIM 5.0	EC002653
ETIM 6.0	EC002653
UNSPSC
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	39121008
UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
Аналоговые входы
Входное сопротивление, вход напряжения	> 120 кΩ
Входное сопротивление, вход тока	около 50 Ω (+ 0,7 В для проверочного диода)
Входные данные
Входной сигнал напряжения	0 В ... 10 В (настраивается DIP-переключателем) 2 В ... 10 В (настраивается DIP-переключателем) 0 В ... 5 В (настраивается DIP-переключателем) 1 В ... 5 В (настраивается DIP-переключателем) 10 В ... 0 В (настраивается DIP-переключателем) 10 В ... 2 В (настраивается DIP-переключателем) 5 В ... 0 В (настраивается DIP-переключателем) 5 В ... 1 В (настраивается DIP-переключателем) 0 В ... 12 В (настраивается с помощью ПО)
макс. входное напряжение	12 В
макс. входной ток	24 мА
Входные данные измерительного преобразователя
Конфигурируемый / программируемый	есть
Интерфейсы
Количество каналов	1
Контактная часть
Исполнение контакта	1 замыкающий контакт
Максимальное напряжение переключения	30 В DC
Минимальное напряжение переключения	1 В
Минимальный коммутационный ток	100 мкA
Общие сведения
GL	На рассмотрении GL
UL, США / Канада	UL 508 Listed Class I, Div. 2, Groups A, B, C, D T6 Class I, Zone 2, Group IIC T6
Гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Монтажное положение	на выбор
Потребляемая мощность	≤ 350 мВт (9,6 В DC)
Соответствие нормам	Соответствие CE
Температурный коэффициент, максимальный	< 0,01 %/K
Температурный коэффициент, стандартн.	0,01 %/K
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Питание
Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Номинальное напряжение питания	24 В DC
Размеры
Высота	110,5 мм
Глубина	120,5 мм
Резьба винтов	M3
Релейные выходы
Максимальный коммутационный ток	100 мА (при 30 В)
Стандарты и предписания
ATEX	 II 3 G Ex nA IIC T4 Gc X
Излучение помех	EN 61000-6-4
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	10 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.	0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.	1,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.	0,2 мм²
Цифровые входы
Входной сигнал тока	0 мА ... 20 мА (настраивается DIP-переключателем) 4 мА ... 20 мА (настраивается DIP-переключателем) 0 мА ... 10 мА (настраивается DIP-переключателем) 2 мА ... 10 мА (настраивается DIP-переключателем) 20 мА ... 0 мА (настраивается DIP-переключателем) 20 мА ... 4 мА (настраивается DIP-переключателем) 10 мА ... 0 мА (настраивается DIP-переключателем) 10 мА ... 2 мА (настраивается DIP-переключателем) 0 мА ... 24 мА (настраивается с помощью ПО)
Количество входов	1
Цифровые выходы
Количество выходов	1
Электропитание
Потребляемый ток, типовой	27 мА (12 В DC) 13,5 мА (24 В DC)
Габариты и материалы
Материал корпуса	PBT
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
